Rắc co vi sinh là gì ? Các loại Phụ kiện inox vi sinh
Chuyên cung cấp các loại phụ kiện vi sinh cho đường ống thực phẩm : Rắc co inox sinh inox 304L , rắc co vi sinh inox 316L ,Kẹp ống inox , Bầu giãm hàn inox vi sinh , van bi inox vi sinh , cùm clamp vi sinh ...
Rắc co vi sinh inox là gì ?
Rắc co vi sinh inox 304L hay
rắc co vi sinh inox 316L là thiết bị được sản xuất từ nguyên liệu inox ( SUS304L , SUS316L ) sản phẩm được hàn nối ống với ống ( cho loại
rắc co vi sinh đầu chờ ) và nối ống mềm với ống mềm cho loại
rắc co vi sinh inox có đuôi chuột

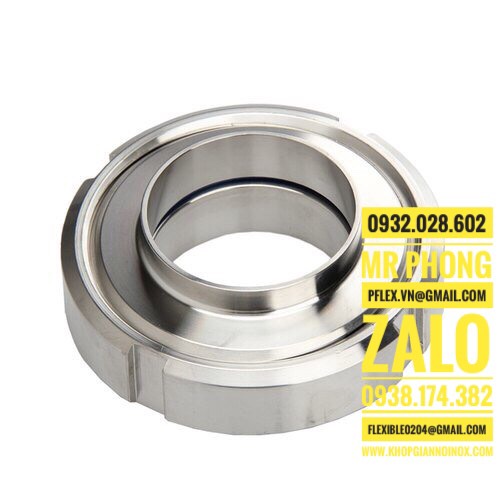

Hình ảnh : Rắc co vi sinh inox 316L
Thông số kỹ thuật Rắc co vi sinh :
DIN Round Nuts (4 Slots) - Imperial
| Product Code | Size (") | A (mm) | B (mm) | C (mm) |
|---|
| DIN104 | 1 | 36.00 | 21.00 | 63.00 |
| DIN154 | 1½ | 49.00 | 21.00 | 78.00 |
| DIN204 | 2 | 62.00 | 22.00 | 92.00 |
| DIN254 | 2½ | 80.00 | 25.00 | 112.00 |
| DIN304 | 3 | 94.00 | 30.00 | 127.00 |
| DIN404 | 4 | 115.00 | 31.00 | 148.00 |
DIN Round Nuts (4 Slots) - Metric
| Product Code | Size | A (mm) | B (mm) | C (mm) |
|---|
| DIN10 | DN10 | 19.00 | 18.00 | 38.00 |
| DIN15 | DN15 | 25.00 | 18.00 | 44.00 |
| DIN20 | DN20 | 31.00 | 21.00 | 54.00 |
| DIN25 | DN25 | 36.00 | 21.00 | 63.00 |
| DIN32 | DN32 | 42.00 | 21.00 | 70.00 |
| DIN40 | DN40 | 49.00 | 21.00 | 78.00 |
| DIN50 | DN50 | 62.00 | 25.00 | 92.00 |
| DIN65 | DN65 | 80.00 | 25.00 | 112.00 |
| DIN80 | DN80 | 94.00 | 30.00 | 127.00 |
| DIN100 | DN100 | 115.00 | 31.00 | 148.00 |
| DIN125 | DN125 | 138.00 | 35.00 | 178.00 |
| DIN150 | DN150 | 164.00 | 40.00 | 210.00 |
| Product Code | Size (") | A (mm) | B (mm) | C (mm) |
|---|
| DIM106 | 1 | 22.20 | 25.65 | 29.00 |
| DIM156 | 1½ | 34.90 | 38.35 | 33.00 |
| DIM206 | 2 | 47.60 | 51.05 | 35.00 |
| DIM256 | 2½ | 60.30 | 63.75 | 40.00 |
| DIM306 | 3 | 73.00 | 76.45 | 45.00 |
| DIM406 | 4 | 97.60 | 101.85 | 54.00 |
| Product Code | Size | H (mm) | J (mm) | K (mm) |
|---|
| DIM10 | DN10 | 10.00 | 15.00 | 21.00 |
| DIM15 | DN15 | 16.00 | 21.00 | 21.00 |
| DIM20 | DN20 | 20.00 | 25.00 | 24.00 |
| DIM25 | DN25 | 26.00 | 31.00 | 29.00 |
| DIM32 | DN32 | 32.00 | 37.00 | 32.00 |
| DIM40 | DN40 | 38.00 | 43.00 | 33.00 |
| DIM50 | DN50 | 50.00 | 55.00 | 35.00 |
| DIM65 | DN65 | 66.00 | 72.00 | 40.00 |
| DIM80 | DN80 | 81.00 | 87.00 | 45.00 |
| DIM100 | DN100 | 100.00 | 106.00 | 54.00 |
| DIM125 | DN125 | 125.00 | 132.00 | 46.00 |
| DIM150 | DN150 | 150.00 | 157.00 | 50.00 |
DIN Weld Liner - Imperial
| Product Code | Size (") | A (mm) | B (mm) | C (mm) |
|---|
| DIL106 | 1 | 22.20 | 25.65 | 22.00 |
| DIL156 | 1½ | 34.90 | 38.35 | 26.00 |
| DIL206 | 2 | 47.60 | 51.05 | 28.00 |
| DIL256 | 2½ | 60.30 | 63.75 | 32.00 |
| DIL306 | 3 | 73.00 | 76.45 | 37.00 |
| DIL406 | 4 | 97.60 | 101.85 | 44.00 |
| Product Code | Size | H (mm) | J (mm) | L (mm) |
|---|
| DIL10 | DN10 | 10.00 | 15.00 | 17.00 |
| DIL15 | DN15 | 16.00 | 21.00 | 17.00 |
| DIL20 | DN20 | 20.00 | 25.00 | 18.00 |
| DIL25 | DN25 | 26.00 | 31.00 | 22.00 |
| DIL32 | DN32 | 32.00 | 37.00 | 25.00 |
| DIL40 | DN40 | 38.00 | 43.00 | 26.00 |
| DIL50 | DN50 | 50.00 | 55.00 | 28.00 |
| DIL65 | DN65 | 66.00 | 72.00 | 32.00 |
| DIL80 | DN80 | 81.00 | 87.00 | 37.00 |
| DIL100 | DN100 | 100.00 | 106.00 | 44.00 |
| DIL125 | DN125 | 125.00 | 132.00 | 34.00 |
| DIL150 | DN150 | 150.00 | 157.00 | 37.00 |
DIN Plain Blank Cap - Imperial
| Product Code | Size (") | A (mm) | B (mm) | C (mm) |
|---|
| DIB106 | 1 | 35.00 | 44.00 | 13.00 |
| DIB156 | 1½ | 48.00 | 56.00 | 13.00 |
| DIB206 | 2 | 61.00 | 68.50 | 14.00 |
| DIB256 | 2½ | 79.00 | 86.00 | 16.00 |
| DIB306 | 3 | 93.00 | 100.00 | 16.00 |
| DIB406 | 4 | 114.00 | 121.00 | 20.00 |
DIN Plain Blank Cap - Metric
| Product Code | Size | E (mm) | F (mm) | G (mm) |
|---|
| DINBC-DN10 | DN10 | 18.00 | 22.50 | 9.00 |
| DINBC-DN15 | DN15 | 24.00 | 28.50 | 9.00 |
| DINBC-DN20 | DN20 | 30.00 | 36.50 | 11.00 |
| DINBC-DN25 | DN25 | 35.00 | 44.00 | 13.00 |
| DINBC-DN32 | DN32 | 41.00 | 50.00 | 13.00 |
| DINBC-DN40 | DN40 | 48.00 | 56.00 | 13.00 |
| DINBC-DN50 | DN50 | 61.00 | 68.50 | 14.00 |
| DINBC-DN65 | DN65 | 79.00 | 86.00 | 16.00 |
| DINBC-DN80 | DN80 | 93.00 | 100.00 | 16.00 |
| DINBC-DN100 | DN100 | 114.00 | 121.00 | 20.00 |
| DINBC-DN125 | DN125 | 137.00 | 150.00 | 22.00 |
| DINBC-DN150 | DN150 | 163.00 | 176.00 | 24.00 |
DIN Plain Blank Nut & Chain - Imperial
| Product Code | Size | A (mm) | B (mm) | C (mm) |
|---|
| DINC10N | 1 | 8.00 | 21.00 | 63.00 |
| DINC15N | 1½ | 10.00 | 21.00 | 78.00 |
| DINC20N | 2 | 10.00 | 22.00 | 92.00 |
| DINC25N | 2½ | 10.00 | 25.00 | 112.00 |
| DINC30N | 3 | 10.00 | 30.00 | 127.00 |
| DINC40N | 4 | 12.00 | 31.00 | 148.00 |
Non-standard item, may be subject to longer lead times.
DIN Plain Blank Nut & Chain - Metric
| Product Code | Size | B (mm) | C (mm) | D (mm) |
|---|
| DINBCCHAIN-DN10 | DN10 | 18.00 | 38.00 | 6.00 |
| DINBCCHAIN-DN15 | DN15 | 18.00 | 44.00 | 7.00 |
| DINBCCHAIN-DN20 | DN20 | 21.00 | 54.00 | 7.00 |
| DINBCCHAIN-DN25 | DN25 | 21.00 | 63.00 | 8.00 |
| DINBCCHAIN-DN32 | DN32 | 21.00 | 70.00 | 8.00 |
| DINBCCHAIN-DN40 | DN40 | 21.00 | 78.00 | 10.00 |
| DINBCCHAIN-DN50 | DN50 | 25.00 | 92.00 | 10.00 |
| DINBCCHAIN-DN65 | DN65 | 25.00 | 112.00 | 10.00 |
| DINBCCHAIN-DN80 | DN80 | 30.00 | 127.00 | 10.00 |
| DINBCCHAIN-DN100 | DN100 | 31.00 | 148.00 | 12.00 |
| DINBCCHAIN-DN125 | DN125 | 35.00 | 178.00 | 12.00 |
| DINBCCHAIN-DN150 | DN150 | 40.00 | 210.00 | 12.00 |
Non-standard item, may be subject to longer lead times.
| Product Code |
|---|
| Blue FQ Nitrile | Met Det EPDM* | EPDM | Viton® | PTFE | Size (") | A (mm) | B (mm) | C (mm) |
|---|
| DIG10N | DIG10EBMD | DIG10E | DIG10V | DIG10P | 1 | 30.00 | 40.00 | 5.00 |
| DIG15N | DIG15EBMD | DIG15E | DIG15V | DIG15P | 1½ | 42.00 | 52.00 | 5.00 |
| DIG20N | DIG20EBMD | DIG20E | DIG20V | DIG20P | 2 | 54.00 | 64.00 | 5.00 |
| DIG25N | DIG25EBMD | DIG25E | DIG25V | DIG25P | 2½ | 71.00 | 81.00 | 5.00 |
| DIG30N | DIG30EBMD | DIG30E | DIG30V | DIG30P | 3 | 85.00 | 95.00 | 5.00 |
| DIG40N | DIG40EBMD | DIG40E | DIG40V | DIG40P | 4 | 105.00 | 115.00 | 6.00 |
Note: Other size and material options may be available upon request.
*May be subject to excessive lead times.
| Product Code |
|---|
| Blue FQ Nitrile | EPDM | Viton®* | PTFE | Size | M (mm) | N (mm) | P (mm) |
|---|
| DIG2N | DIG2E | DIG2V | DIG2P | DN10 | 12.00 | 20.00 | 4.50 |
| DIG5N | DIG5E | DIG5V | DIG5P | DN15 | 18.00 | 26.00 | 4.50 |
| DIG7N | DIG7E | DIG7V | DIG7P | DN20 | 23.00 | 33.00 | 4.50 |
| DIGDN25N | - | - | - | DN25 | 30.00 | 40.00 | 5.00 |
| DIG12N | DIG12E | DIG12V | DIG12P | DN32 | 36.00 | 46.00 | 5.00 |
| DIGDN40N | - | - | - | DN40 | 42.00 | 52.00 | 5.00 |
| DIGDN50N | - | - | - | DN50 | 54.00 | 64.00 | 5.00 |
| DIGDN65N | - | - | - | DN65 | 71.00 | 81.00 | 5.00 |
| DIGDN80N | - | - | - | DN80 | 85.00 | 95.00 | 5.00 |
| DIGDN100N | - | - | - | DN100 | 104.00 | 114.00 | 6.00 |
| DIGDN125N | - | - | - | DN125 | 130.00 | 142.00 | 7.00 |
| DIGDN150N | - | - | - | DN150 | 155.00 | 167.00 |
Hình ảnh : Mô tả cấu tạo rắc co inox vi sinh
Hình ảnh : Rắc co vi sinh 304L
Ứng dụng của Rắc co vi sinh inox :
- Ứng dụng trong nhà máy sữa, mỹ phẩm
- Các hệ thống máy chế biến thực phẩm.
- Công nghiệp sản xuất rượu bia
- Hệ thống nước sạch
- Dây chuyền sản xuất dầu gội
