Tổng quan các loại khớp nối hiện nay trên thị trường
- 1-Khớp nối mềm là gì ?
- 2-Tổng hợp Khớp nối mà công ty chúng tôi sản xuất
- 3- Ngoài ra còn có các khớp nối khác cũng được gọi chung là khớp nối mềm
Hình ảnh : Khớp nối mềm có lưới
Khái niệm Khớp nối mềm là gì ?
- Khớp nối mềm gọi chung là khớp nối ( tên tiếng Anh là Flexible joints) hay còn gọi mối nối mềm và những sản phẩm này được thiết kế ,sản xuất từ những nguyên liệu khác như : khớp nối bằng cao su, gang, Inox , vải chịu nhiệt … Với kiểu dáng nối ren hoặc mặt bích hoặc khớp nối nhanh nhưng mặt bích vẫn là phương án lực tối ưu của khớp nối . Khớp nối dùng để nối ống với ống, ống với van hay ống với máy bơm …Công năng của khớp nối mềm là hấp thụ lực rung lắc , co giãn , sự lệch tâm của đường ống để hạn chế tiếng ồn bên cạnh đó có thể bù đắp lại sai lệch kích thước cũng như sự thay đổi địa hình
Hình ảnh mô tả khớp nối lúc lệch tâm

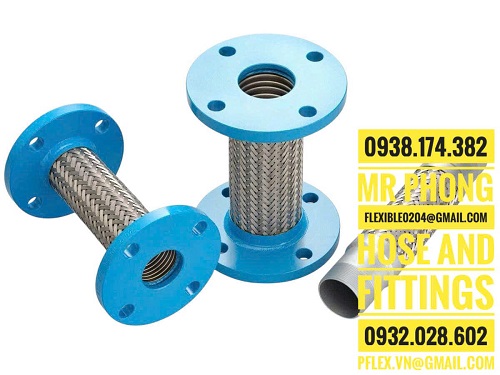

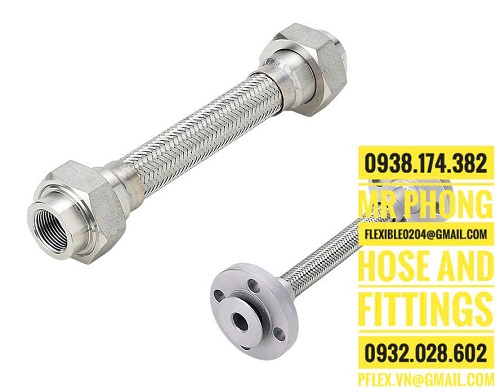

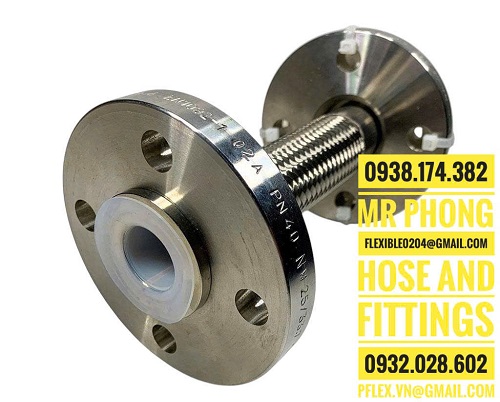

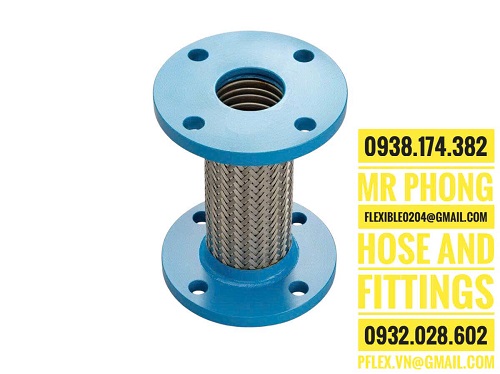

1- Khớp nối mềm inox :
- Khớp nối mềm inox là một loại khớp nồi mềm được làm bằng vật liệu inox hay còn gọi là thép không gỉ (SUS 304 | 316| 321...). Thiết bị dùng để lắp đặt trên các đường ống giúp cho đường ống co giãn , rung lắc do máy bơm hoặc sự giãn nở nhiệt xãy ra .Khớp nối mềm inox là một thiết bị dùng để bảo vệ duy trì sự ổn định trong quá trình vận hành đường ống và đảm bảo an toàn cho các thiết bị trên đường ống.

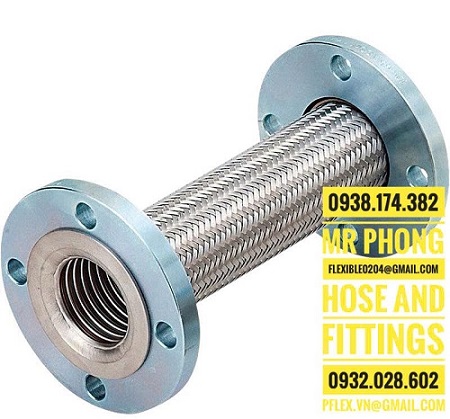

Hình ảnh : Khớp nối mềm mặt bích
- Kết cấu khớp nối mềm inox cũng như khớp nối mềm là được gia công từ inox cuộn để tạo ra ống mềm biên dạng chữ U hoặc bên dạng hình omega , kết hợp với sợi bện inox 304 , 316L ... tạo thành một khối vững chắc đảm bảo được áp lực , nhiệt độ , hệ số lệch tâm , hệ số co giãn ...và khâu cuối cùng là liên kết với Mặt Bích hoặc đầu ren ( ren ngoài , ren trong ... )
- Ưu điểm nỗi trội của khớp nối mềm inox cũng chính là mấu chốt quan trọng mà các dự án cũng như nhà thiết kế luôn đặt ưu tiên phương án để chọn . Những ưu điểm được tốt nhất là : Chịu nhiệt độ cao ,chịu áp lực và chiều dài được sản xuất và đáp ứng theo yêu cầu ...
- Ứng dụng Khớp nối mềm inox : Đường nước và hơi , máy bơm , khí thải , chế biến thức ăn , dung môi , ...

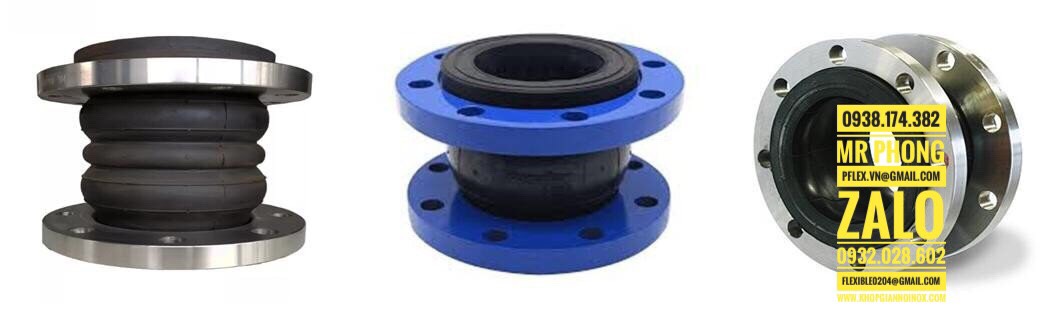

2-Khớp nối mềm cao su mặt bích :
- Khớp nối mềm cao su hay còn gọi là khớp nối mềm cao su chống rung tên tiếng anh là Rubber Expansion Joint. Là loại khớp nối mềm được làm bằng cao su bên trong có lớp lót bằng thép giúp gia cố và tăng sức chịu áp lực cho khớp nối , hai đầu khớp nối được kết nối với mặt bích theo tiêu chuẩn BS, PN16, JIS, ANSI và vật liệu bích có thể là thép hay inox
- Khớp nối mềm cao su chống rung Mặt Bích được sử dụng rộng rãi trong phòng bơm hay các hệ thống đường ống nước, khí, hơi, chất lỏng...Giúp giảm chấn rung động của đường ống, co giãn lệch tâm mà đường ống gây ra đặc biệt là nó sẽ bù đi lại sai lệch kích thước giữa các đường ống nối với nhau trong quá trình vận hành
3- Khớp nối mềm bằng vải
- Khớp nối mềm bằng Vải hay còn gọi là khớp nối mềm phi loại ,sản phẩm được thiết kế với các ống kim loại ngắn và mặt bích kết nối với quạt và ống dẫn khí ở hai đầu để bù đắp sự giãn nở nhiệt cần thiết khi vận hành ống dẫn khí và cho các dịch chuyển.
Đối với vật liệu chính là cao su hoặc vải mịn hơn và sợi có tính năng bảo quản nhiệt độ và cách nhiệt, không có lực đẩy dự trữ và trọng lượng nhẹ, không cần chịu lực của ống và tiết kiệm nhiều vật liệu và nhân công ..
Hình ảnh : khớp nối mềm kim loạiKhớp nối mềm vải có thể được sử dụng rộng rãi trong lĩnh vực nhiệt điện, luyện kim, công nghiệp hóa chất và xi măng. Khớp nối bằng vải có ưu điểm là chịu nhiệt độ cao, chống ăn mòn, kết cấu hợp lý, lắp đặt và bảo trì đơn giản.
Khớp nối mềm bằng vải hoạt động dựa trên tính đàn hồi cao, độ kín khí cao và khả năng chịu lực trung bình của cao su và tính linh hoạt và khả năng chịu nhiệt của vải sợi thủy tinh
4- Khớp nối mềm chống rung :
- Chúng ta nhắc lại Cấu tạo Khớp nối mềm chống rung là như thế nào .? Nó được gọi chung là khớp nối mềm và được sản xuất từ những vật liệu khác nhau : inox , cao su , vải ... mục đích cuối cùng của sản phẩm là chống rung là yếu tố đặt lên hàng đầu
- Đặt điểm nỗi bậc của khớp nối mềm chống rung là chống chấn động giúp giảm thiểu tiếng ồn gây hạy trong môi trường công nghiệp. Khớp nối mềm chống rung cao suhay khớp nối mềm chống rung inox giảm thiểu tác động có hại lên đường ống. Đồng thời tăng độ bền cho đường ống, các thiết bị máy móc và tăng tuổi thọ cho công trình.
- Ưu điểm tối tân của khớp nối mềm chống rung là chống độ lệch tâm: Máy bơm, máy nén, quạt, đường ống và các thiết bị liên quan khi hoạt động sẽ tạo ra rung lắc rất mạnh dẫn tới hệ lụy là các thiết bị kết nối sẽ bị lệch tâm với nhau.
Sau đây là những sản phẩm được gọi chung là khớp nối :
- 3.1- Khớp nối mềm EE và Khớp nối mềm BE : là mối nối dùng để nối các đường ống lại với nhau hoặc nối ống với van. Ở đây ống có thể là: uPVC, HDPE, ống tráng kẽm, ống gang, ống thép,...còn van thì có thể là Van bướm hoặc van cổng. Mối nối mềm hay còn gọi là khớp nối mềm bằng Gang là mối nối được gang pha thép được sản xuất và quản lý theo hệ thống ISO 9001: 2015 . Kích cỡ từ DN50 đến DN1000 và có thể sản xuất theo yêu cầu của khánh hàng
3.2- Khớp nối trục là gì ? Chúng ta khái niệm lại Khớp nối trục là một chi tiết trung gian dùng để kết nối các trục với nhau, làm nhiệm vụ truyền chuyển động từ trục dẫn động (Motor, hộp số giảm tốc...) đến trục của máy công tác (Quạt, băng tải, máy bơm nước....). Ngoài ra khớp nối trục đàn hồi còn có tác dụng đóng mở các cơ cấu, ngăn ngừa quá tải lúc vận hành cũng như giảm tải trọng động và bù sai lệnh tâm giữa các trục với nhau giúp cho hệ thống bộ truyền được an toàn
Và thường thì được phân loại riêng biệt đó là khớp nối cứng và khớp nối đàn hồi , cả 2 khớp nối này điều có nguyên lý và kết cấu tương tự nhau
Tất cả những danh mục sản phẩm trên là Khớp nối mềm . Chúng tôi chuyên sản xuất và cung cấp khớp nối mềm inox và khớp nối mềm cao su cho mọi công trình .Liên hệ www.khopgiannoinox.com - Mail : pflex.vn@gmail.com
