Hướng dẫn bấm ống thủy lực

Hướng dẫn bấm ống thủy lực :

• Để bấm đầu ống thủy lực đúng cách, bạn phải sử dụng các linh kiện tương thích (ống và đầu nối cùng thương hiệu), lắp đầu nối vào đúng vị trí, sử dụng bộ khuôn bấm chính xác theo quy định, đồng thời kiểm tra đường kính sau khi bấm bằng thước kẹp. Việc sử dụng các linh kiện không tương thích hoặc áp dụng kỹ thuật không chuẩn xác có thể dẫn đến sự cố hỏng hóc nghiêm trọng cho ống dưới điều kiện áp suất cực cao.

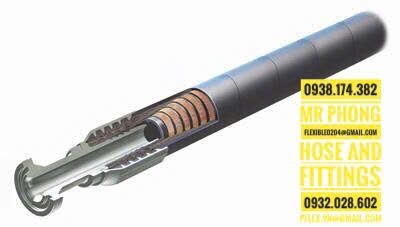

                            Hình ảnh : Bấm ống tuy ống tuy ô thủy lực

Đo chọn và cắt ống thủy lực :

• Tính toán tổng chiều dài: Xác định chiều dài cần thiết cho cụm ống của bạn. Lưu ý trừ đi "hệ số cắt" (khoảng chiều dài mà đầu nối chiếm thêm so với điểm cuối của ống) – thông số này thường được cung cấp trong tài liệu của nhà sản xuất.
• Cắt vuông góc: Sử dụng cưa chuyên dụng để cắt ống sao cho mặt cắt hoàn toàn vuông góc. Nếu mặt cắt bị lệch, lực nén sẽ không đều, dẫn đến mối nối không kín khít.
• Làm sạch bên trong ống: Sử dụng khí nén hoặc vật làm sạch dạng xốp (foam projectile) để loại bỏ hoàn toàn bụi cao su và các mạt thép. Các mảnh vụn bên trong có thể làm nhiễm bẩn dầu thủy lực hoặc gây hư hỏng các linh kiện.

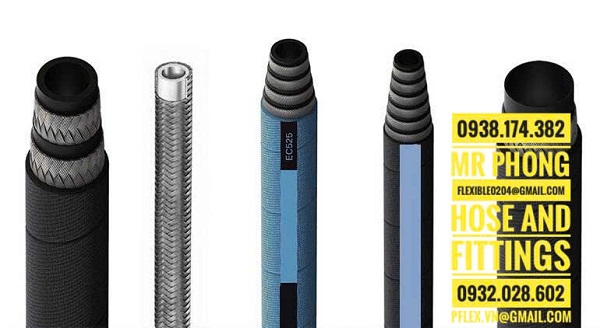

                                        Hình ảnh : Các ống dẫn dầu tuy ô thủy lực

Chuẩn bị đầu bấm để bấm ống tuy ô thủy lực :

• Đánh dấu độ sâu lắp: Đặt đầu nối áp sát vào bên ngoài đầu ống, sau đó dùng phấn hoặc bút đánh dấu màu bạc vạch một đường tại vị trí chân cổ đầu nối.
• Đẩy đầu nối vào vị trí: Đẩy đầu nối vào ống cho đến khi nó chạm hoàn toàn vào gờ chặn bên trong, che khuất vạch dấu bạn đã tạo. Bạn có thể sử dụng búa mềm hoặc một ít mỡ bôi trơn dành cho cao su để hỗ trợ quá trình lắp.
• Vạch dấu đóng vai trò là điểm kiểm tra trực quan, giúp đảm bảo ống không bị trượt ra ngoài trong quá trình bấm đầu ống (ép đầu nối).

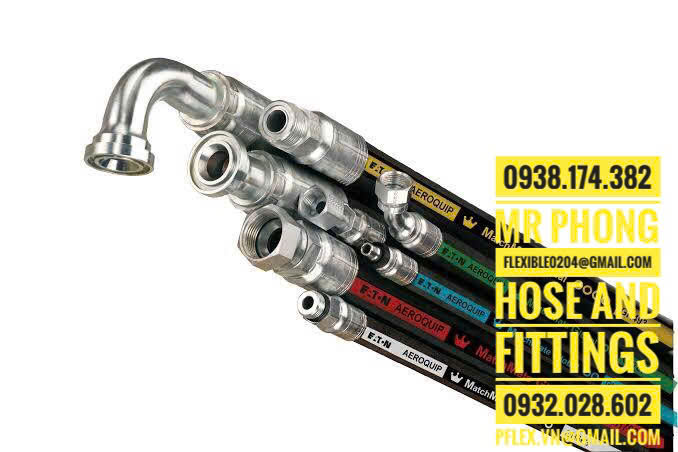

                                 Hình ảnh : Các kiểu đầu bấm cho ống dẫn dầu thủy lực

Chỉnh thông số trên máy để bấm dây tuy ô thủy lực :

• Tham khảo bảng thông số bấm ống: Kiểm tra tài liệu kỹ thuật từ nhà sản xuất để xác định chính xác các thiết lập trên thước đo (micrometer) và bộ khuôn (die set) phù hợp với kích thước cũng như loại ống cụ thể của bạn.
• Lắp đặt bộ khuôn: Chọn bộ khuôn đúng loại (dựa trên mã màu hoặc ký hiệu được dập trên khuôn). Bôi trơn lòng máy bấm ống, đặt các khuôn vào đế máy, sau đó đặt vòng giữ khuôn lên phía trên.
• Hiệu chỉnh thước đo: Điều chỉnh thước đo trên máy về đúng thông số kỹ thuật đã quy định (ví dụ: 25,2 mm).
