Đầu nối inox hệ Din bấm ống thủy lực

Đầu nối inox hệ Din bấm ống thủy lực là gì ?

• Các phụ kiện bấm ống thủy lực theo tiêu chuẩn DIN (Deutsches Institut für Normung - Đức) là những thành phần thiết yếu để tạo ra các kết nối bền vững và chống rò rỉ trong hệ thống thủy lực

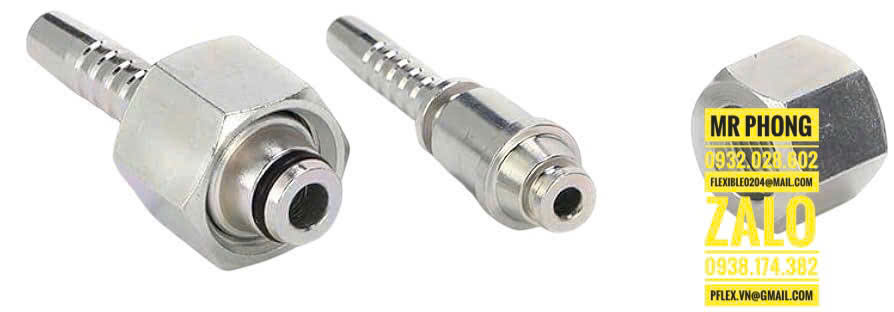

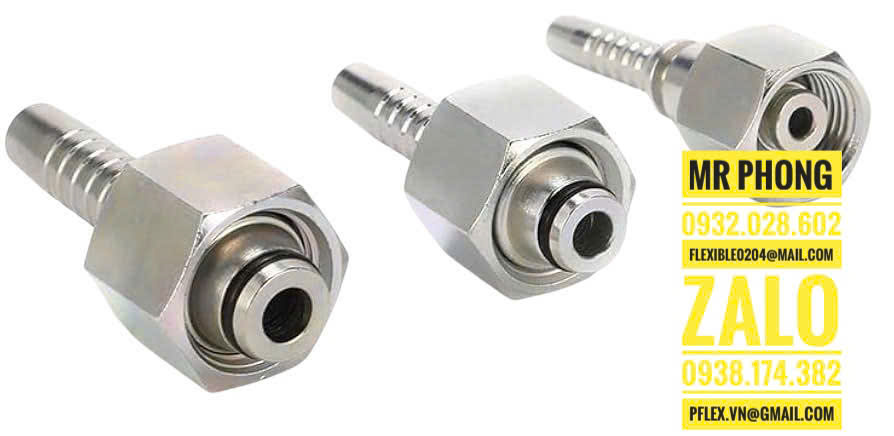

                                               Hình ảnh  : Đầu cos inox côn lồi hệ Din bấm ống thủy lực

Các phụ kiện inox hệ Din bấm cho ống mềm thủy lực :

• Hệ thống DIN thường chia làm hai dòng chính: Light (L) cho áp suất trung bình và Heavy (S) cho áp suất cao.
• Đầu nối (Fittings): Bao gồm các loại đầu đực (Male) và đầu cái (Female) với ren Metric (như M14x1.5, M18x1.5). Các kiểu phổ biến gồm:
• Đầu thẳng, đầu cong 45° hoặc 90°.
• Đầu nối 24° Cone (với vòng đệm O-ring) giúp làm kín cơ khí cực tốt.
• Áo bóp (Ferrules): Lớp vỏ kim loại bên ngoài ống giúp cố định đầu nối sau khi bấm. Có hai loại:
• Skive: Cần gọt lớp cao su bên ngoài ống trước khi bấm.
• Non-skive: Bấm trực tiếp mà không cần gọt ống.
• Vòng đệm O-ring: Phụ kiện nhỏ nhưng quan trọng để đảm bảo độ kín khít hoàn toàn cho các đầu nối có rãnh chứa

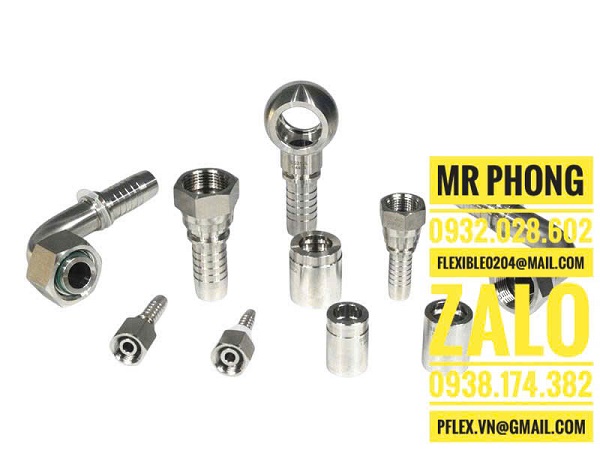

                                         Hình ảnh  : Đầu cút inox hệ Din bấm ống ty ô dầu thủy lực

Các phụ kiện và dụng cụ hỗ trợ bấm ống dẫn dầu thủy lực :

• Bộ khuôn bấm (Crimping Dies): Các bộ khuôn được đánh số theo kích thước ống (ví dụ: bộ 8 khuôn từ 10mm đến 31mm).
• Máy bấm ống (Crimping Machine): Có các dòng máy để bàn cố định cho xưởng sản xuất hoặc máy bấm cầm tay (Portable) cho sửa chữa lưu động.
• Thước đo và dưỡng đo ren: Dùng để xác định chính xác bước ren (Pitch) và đường kính ren Metric trước khi bấm.
• Các loại áo bấm thủy lực với nhiều kích thước , size khác nhau

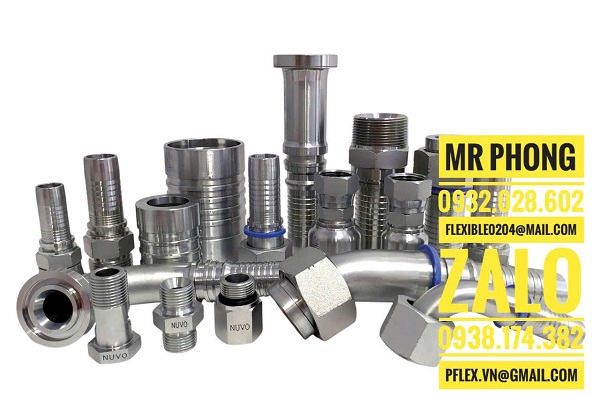

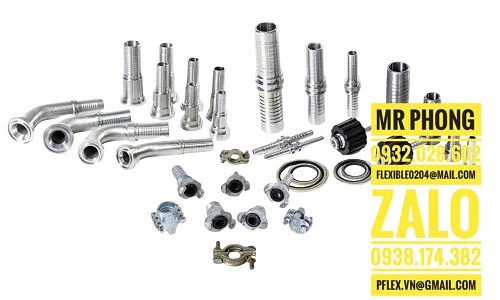

                                  Hình ảnh : Các loại đầu nối hệ Din bấm dây mềm thủy lực

Các ứng dụng của đầu nối ren bấm ống thủy lực :

• Hệ thống thủy lực cao áp: Được sử dụng rộng rãi trong các máy móc công nghiệp như máy ép, máy cắt, máy khoan, máy uốn, và hệ thống nâng hạ.
• Xe cơ giới và thiết bị nặng: Kết nối trong hệ thống phanh thủy lực, lái trợ lực, và hệ thống thủy lực trên xe xúc, xe đào, xe ben, xe lu.
• Môi trường ăn mòn và hóa chất: Sử dụng trong công nghiệp dầu khí, xử lý hóa chất, sản xuất phân bón nhờ khả năng chống gỉ sét của inox.
• Ngành hàng hải và tàu biển: Ứng dụng trong các hệ thống đường ống trên tàu, nơi yêu cầu cao về khả năng chống ăn mòn nước mặn.
• Công nghiệp thực phẩm và y tế: Nhờ đặc tính sạch và không ăn mòn của inox.
• Hệ thống khí nén và nước: Sử dụng trong các hệ thống dẫn khí nén, hệ thống tưới tiêu, và xử lý nước.
• Đầu nối trong máy rửa xe cao áp: Bấm ống cho các máy rửa xe chuyên nghiệp nhờ khả năng chịu áp suất cao và chống rò rỉ

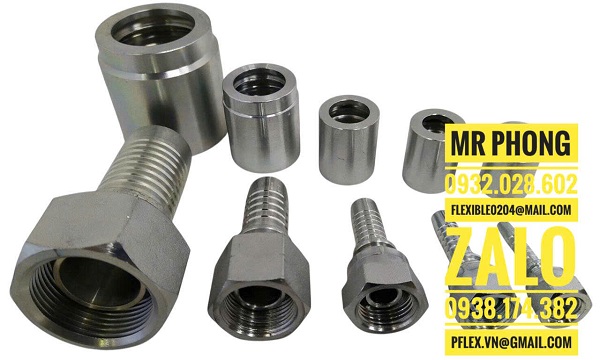

                                                Hình ảnh  : Đầu nối thẳng inox và áo bấm inox
