Đầu bấm ống tuy ô thủy lực hệ JIC

Đầu bấm ống tuy ô thủy lực

• Phụ kiện JIC là một loại phụ kiện cơ khí, nén dùng cho hệ thống thủy lực, sử dụng góc loe 37 độ và ren song song để tạo ra mối nối kín kim loại-kim loại, chống rò rỉ. Tên gọi "JIC" bắt nguồn từ Hội đồng Công nghiệp Liên hợp (Joint Industry Council), tổ chức đã thiết lập tiêu chuẩn cho loại phụ kiện này (SAE J514). Chúng là lựa chọn phổ biến và đáng tin cậy để kết nối ống thủy lực và ống dẫn với nhiều bộ phận khác nhau nhờ khả năng chịu được áp suất và rung động cao.

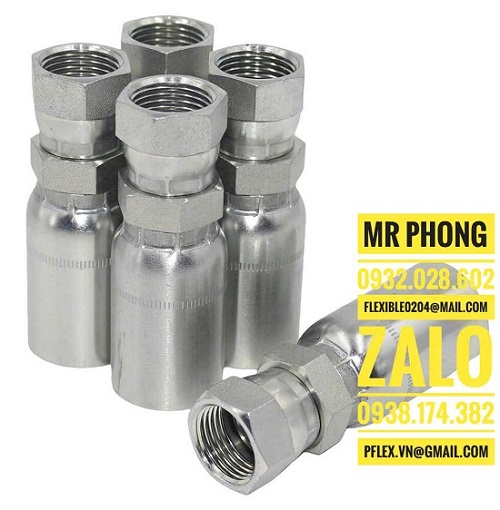

                           Hình ảnh  : Đầu bấm ren côn lõm hệ JIC cho ống ty ô thủy lực

Nguyên lý lắp đặt của phụ kiện hệ JIC :

• Loe 37 độ: Cả phụ kiện JIC đực và cái đều có bề mặt loe được gia công ở góc 37 độ.
• Ren song song: Các phụ kiện này sử dụng ren song song UN/UNF (Unified National/Unified National Fine).
• Gioăng kim loại-kim loại: Khi phụ kiện được lắp ráp, đầu loe đực 37 độ sẽ khớp vào đầu côn cái tương ứng, tạo ra liên kết cơ học chắc chắn và kết nối chống rò rỉ, chịu được áp suất cao.
• Các thành phần của cụm lắp ráp: Một cụm ống JIC hoàn chỉnh thường bao gồm đầu nối, ống lót và đai ốc loe

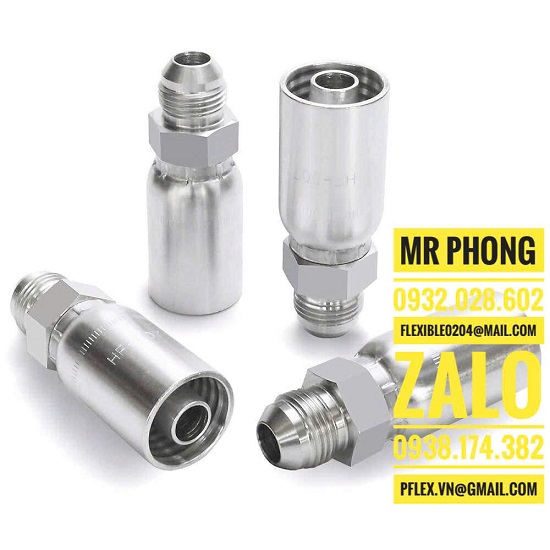

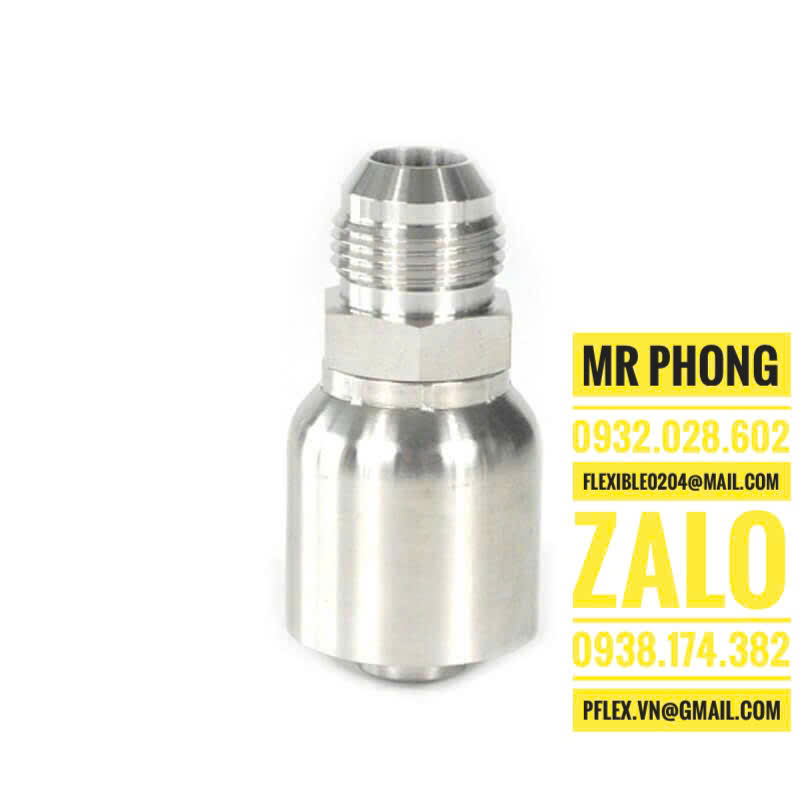

                                Hình ảnh : Đầu bấm ren ngoài côn lồi cho ống dầu tuy ô thủy lực

Ưu điểm Đầu bấm ống tuy ô thủy lực hệ JIC :

• Khả năng chịu áp suất: Phụ kiện JIC được thiết kế để chịu được áp suất cao và rung động thường gặp trong các hệ thống thủy lực.
• Đa dạng vật liệu: Chúng thường được làm từ các vật liệu bền như đồng thau, thép cacbon, thép không gỉ và hợp kim niken.
• Tính linh hoạt: Phụ kiện JIC là tiêu chuẩn được sử dụng rộng rãi trong nhiều ứng dụng thủy lực, bao gồm máy móc công nghiệp, xây dựng và thiết bị nông nghiệp.

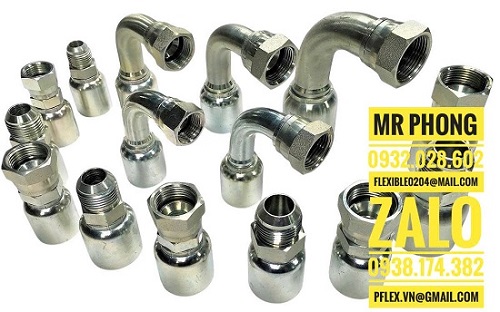

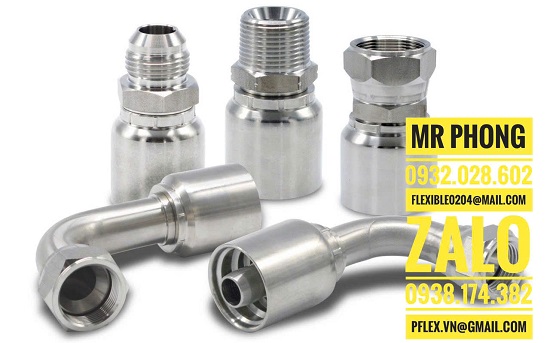

                              Hình ảnh : Các loại đầu bấm ống tuy ô thủy lực hệ jic

Ứng dụng  Đầu bấm ống tuy ô thủy lực :

• Xây dựng và Cơ khí nặng: Máy xúc, máy khoan, cần trục, máy ép, máy dập.
• Ô tô và Vận tải: Hệ thống phanh thủy lực, xe nâng, xe cẩu.
• Nông nghiệp: Máy kéo, máy gặt đập.
• Chế tạo máy: Máy CNC, các dây chuyền lắp ráp.
• Hóa chất: Dẫn truyền hóa chất trong môi trường ăn mòn.
• Luyện kim: Các hệ thống hoạt động bằng thủy lực.
• Sản xuất giấy: Kết nối các bộ phận trong nhà máy giấy.
• Thức ăn gia súc, phân bón: Sản xuất và chế biến.
• Hệ thống nước thải và cấp thoát nước: Đảm bảo sự kín nước, chống rò rỉ.

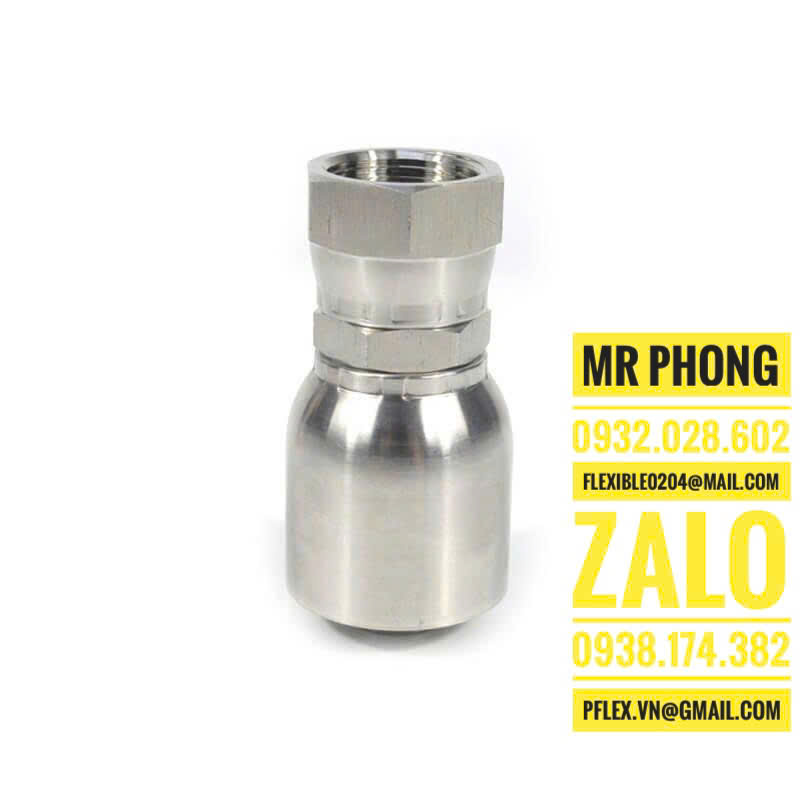

                                                        Hình ảnh : Đầu cos  côn lõm hệ JIC
