Tiêu chuẩn đầu nối ống thủy lực

Tiêu chuẩn đầu nối ống thủy lực là gì ?

• Tiêu chuẩn đầu nối ống thủy lực bao gồm ISO 8434 (hệ mét toàn cầu), SAE J518 (mặt bích chia), JIC 37° loe, NPT và BSPP/hoặc BSPT (tiêu chuẩn Anh). Việc lựa chọn tiêu chuẩn phụ thuộc vào vị trí hệ thống, yêu cầu áp suất và loại phớt (ví dụ: vòng chữ O, kim loại-kim loại). Các tiêu chuẩn như ISO 12151 và DIN 2353 cũng tồn tại, với các tiêu chuẩn DIN thường tương đương với các tiêu chuẩn ISO.

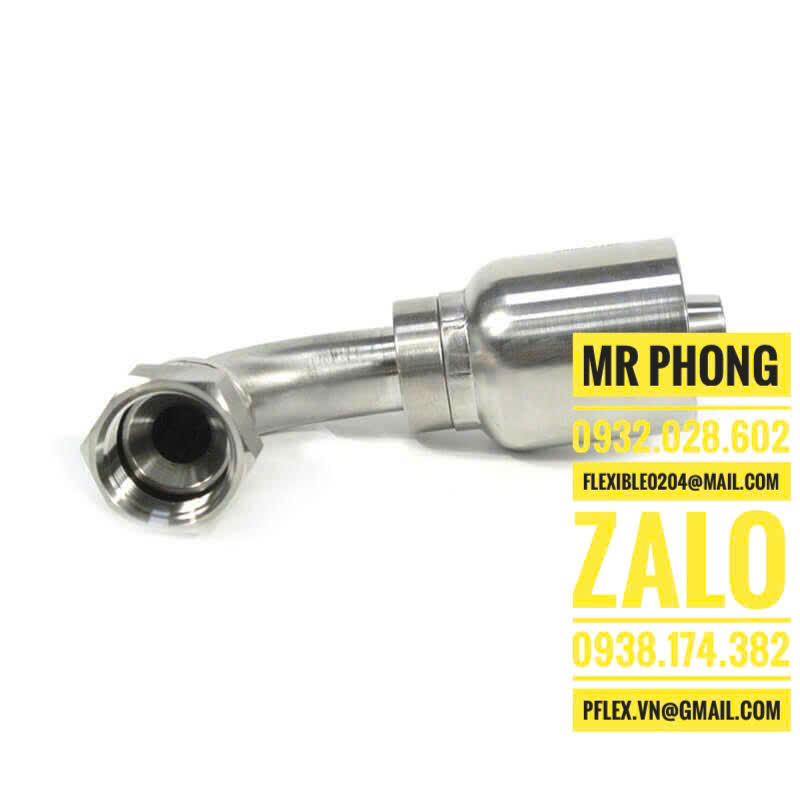

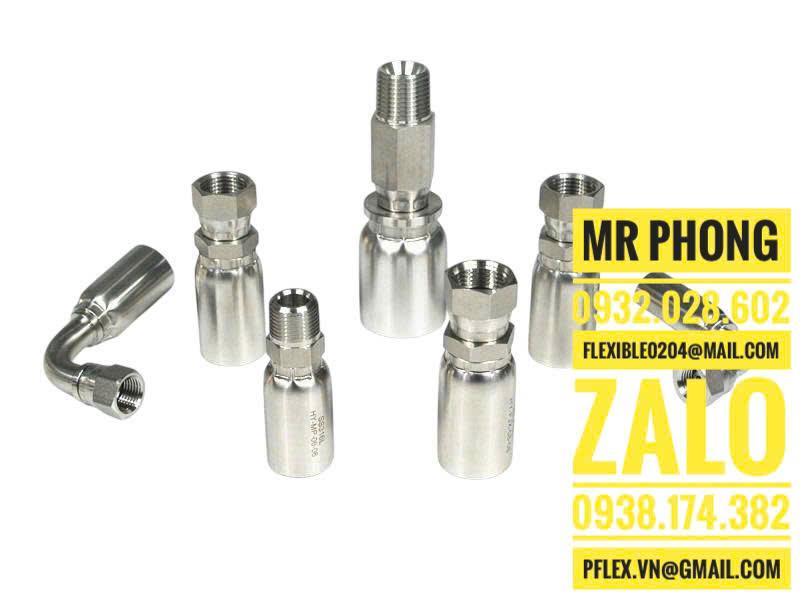

                                               Hình ảnh  :  Đầu inox côn lõm hệ JIC bấm ống thủy lực

Các loại tiêu chuẩn đầu nối ống thủy lực :

• ISO 8434: Một bộ tiêu chuẩn quốc tế dành cho phụ kiện thủy lực, bao gồm nhiều loại khác nhau, bao gồm kết nối côn 24° và kết nối không loe.
• ISO 6149: Dành cho ren hệ mét và vòng đệm chữ O, tương tự khái niệm của SAE ORB (O-Ring Boss).
• ISO 6162: Tiêu chuẩn dành cho kết nối mặt bích chia đôi chịu áp suất cao.

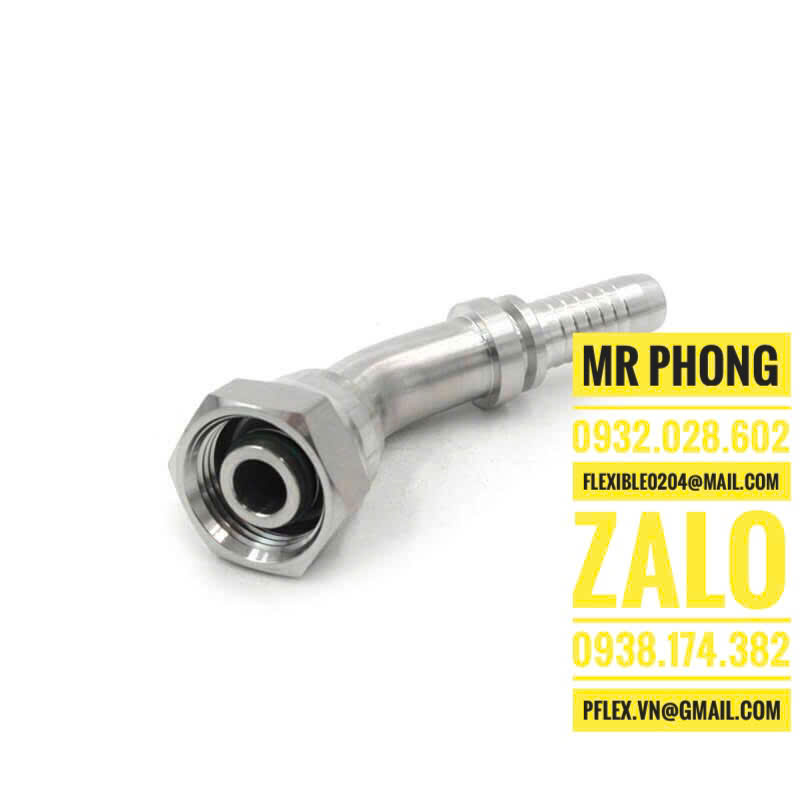

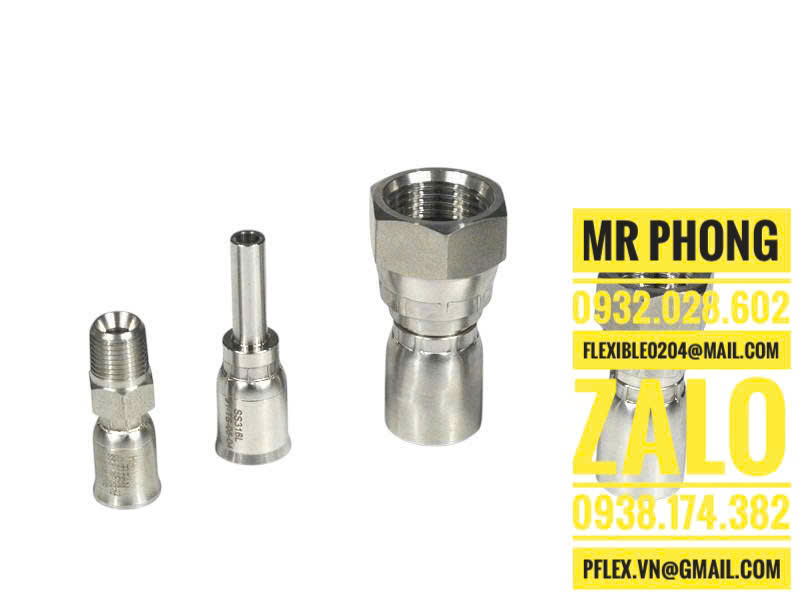

                                     Hình ảnh  : Tiêu chuẩn ren trong hệ ISO cho ống tuy ô thủy lực

Tiêu chuẩn Bắc Mỹ ( SAE ) :

• SAE J518: Định nghĩa các kết nối mặt bích chia đôi và mặt bích liền khối cho hệ thống thủy lực áp suất cao.
• NPT (National Pipe Taper): Ren ống côn tạo ra lớp đệm kín thông qua tiếp xúc kim loại với kim loại.
• JIC (Joint Industry Council): Sử dụng các kết nối loe 37° để tạo ra lớp đệm kín đáng tin cậy.

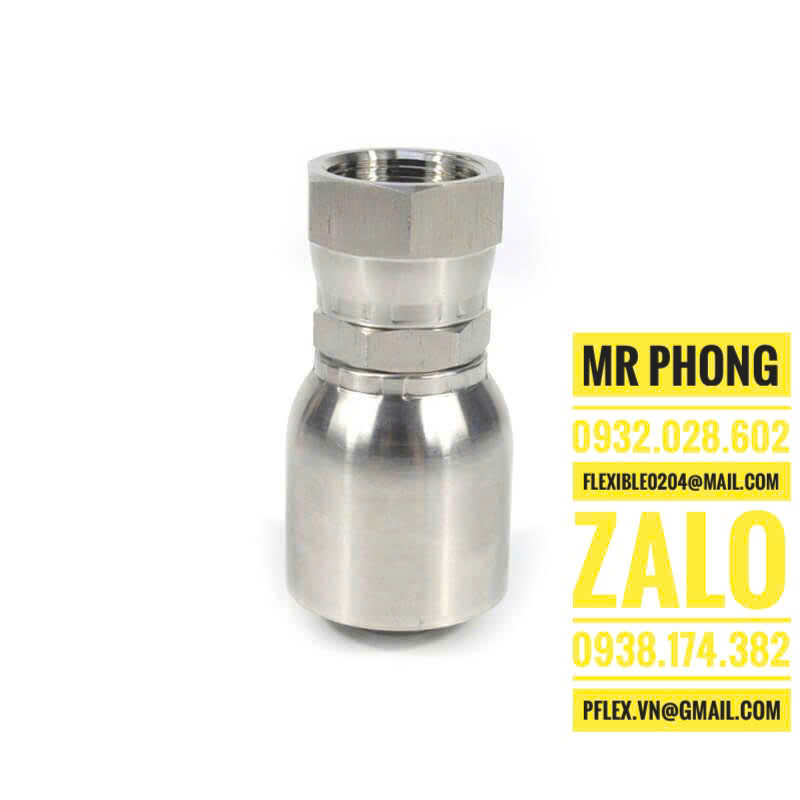

                                          Hình ảnh : Đầu ren inox côn lõm JIC cong 90 bấm ống dầu thủy lực

Tiêu chuẩn đầu ren thủy lực Châu Âu , Anh và Nhật   :

• DIN: Tiêu chuẩn Đức, chẳng hạn như DIN 2353 cho phụ kiện nén hệ mét, thường phù hợp với tiêu chuẩn ISO.
• BSPP (Ống song song tiêu chuẩn Anh): Sử dụng ren song song với gioăng kim loại-kim loại hoặc vòng chữ O.
• BSPT (Ống côn tiêu chuẩn Anh): Sử dụng ren côn để bịt kín thông qua biến dạng.
• Tiêu chuẩn Nhật Bản (JIS): Kết nối ống côn (PT) và đế 30° theo tiêu chuẩn JIS: Tương tự như BSP, nhưng theo tiêu chuẩn Nhật Bản

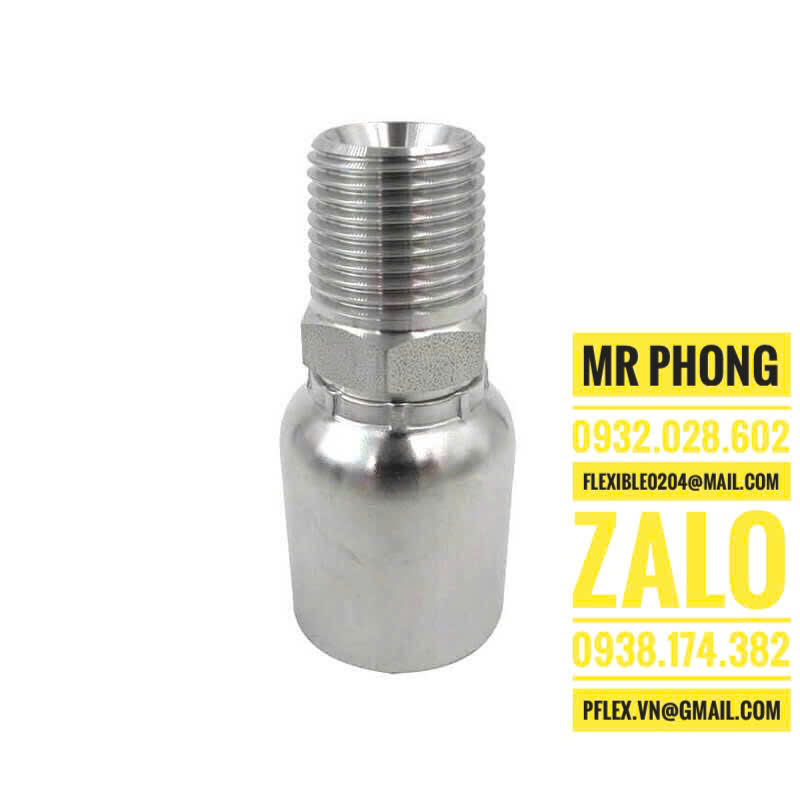

                                                              Hình ảnh  : Đầu nối ren ngoài thủy lực

Các yếu tố để chọn đầu nối cho ống mềm thủy lực :

• Các yếu tố khi lựa chọn phương pháp làm kín tiêu chuẩn :Vòng đệm chữ O, ren côn, côn 37° hoặc 60°, hoặc kết nối loe.
• Xếp hạng áp suất và nhiệt độ : Các tiêu chuẩn khác nhau được thiết kế cho các phạm vi áp suất và nhiệt độ khác nhau.
• Xuất xứ thiết bị: Tiêu chuẩn thường được xác định bởi xuất xứ của nhà sản xuất hoặc quốc gia nơi thiết bị sẽ được sử dụng.
• Khả năng tương thích: Đảm bảo các phụ kiện và cổng khớp với nhau về loại ren, kích thước và cơ chế làm kín.

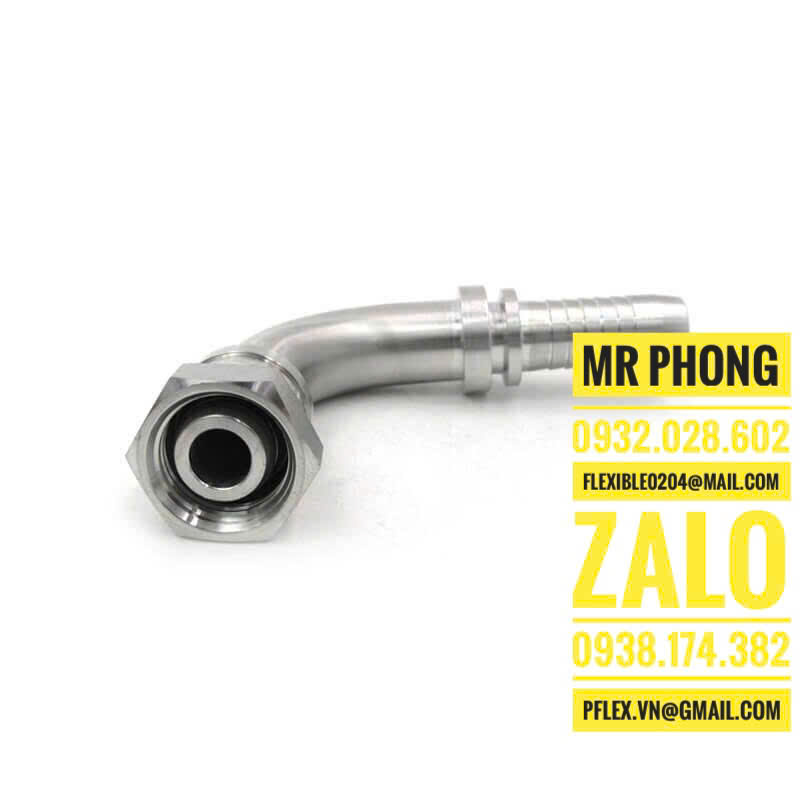

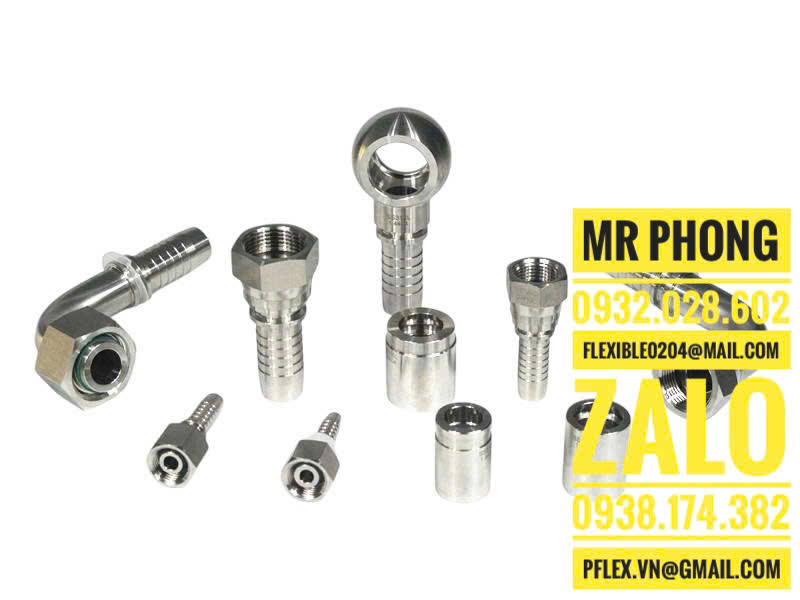

                                                       Hình ảnh  : Tiêu chuẩn ren ống thủy lực hệ Din
