Khớp giãn nở inox là gì ?

  • Khớp giãn nở inox thường được làm từ kim loại, cao su hoặc bện. (Ống thép không gỉ bện với lớp lót linh hoạt hoặc kim loại không phải là khe co giãn.) Khớp giãn nở inox bằng kim loại chủ yếu được sử dụng trong các ứng dụng có vấn đề giãn nở nhiệt.

  • Trong xây dựng công trình, khe co giãn hay khớp giãn nỡ là phần ngăn cách giữa cấu trúc được thiết kế để giảm bớt áp lực lên vật liệu xây dựng do chuyển động của tòa nhà gây ra. Chuyển động của công trình tại các khe co giãn chủ yếu được gây ra bởi: sự giãn nở nhiệt và sự co lại do thay đổi nhiệt độ.


                                           Hình ảnh : Khớp co giax inox

Cấu tạo khớp giãn nở và công dụng :

  • Khớp co giãn thường bao gồm một hoặc nhiều ống thổi kim loại làm bằng thép không gỉ hoặc các vật liệu khác như kim loại, cao su, vải hoặc nhựa, chẳng hạn như PTFE. Trong khi cao su, nhựa và vải có những hạn chế thì kim loại là vật liệu linh hoạt nhất trong tất cả các vật liệu. Kim loại thích hợp để sử dụng ở nhiệt độ cao, đồng thời có đặc tính độ bền cao và có khả năng chống ăn mòn.

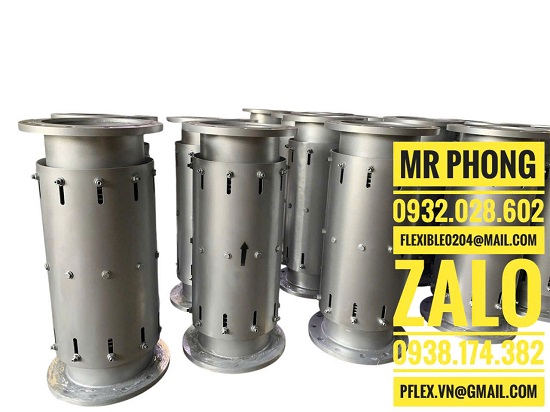

                                                     Hình ảnh : Khớp giãn nở inox có áo

  • Phần quan trọng nhất của khớp linh hoạt là phần dưới, có một loạt các nếp gấp. Hình dạng của tích chập giúp chịu được áp suất bên trong của hệ thống nhưng đủ đàn hồi để chấp nhận các độ lệch dọc trục, ngang và góc.

  • Khớp giãn nỡ đường ống là thành phần quan trọng trong hệ thống đường ống công nghiệp vì chúng cho phép chuyển động, hấp thụ rung động và giảm căng thẳng cho đường ống và thiết bị. Tuy nhiên, hư hỏng có thể xảy ra do môi trường bị mài mòn hoặc rung động do dòng chảy hỗn loạn hoặc vận tốc vượt quá khả năng của hệ thống. Đó là lúc các phụ kiện khe co giãn đường ống xuất hiện.


                                                      Hình ảnh : Khớp bù trừ giãn nỡ 1 chiều

  • Khớp nối co giãn inox công nghiệp bao gồm nhiều bộ phận khác nhau, bao gồm ống thổi, lớp lót, vỏ bọc, phụ kiện cuối, thanh giới hạn và thanh buộc. Điều quan trọng cần lưu ý là khe co giãn không giống như ống dưới; ống thổi chỉ là một trong những thành phần của khớp.

  • Ống thổi là phần thân của khớp co giãn đường ống và có thể có các cuộn xoắn được làm từ các vật liệu khác nhau. Lớp lót bảo vệ bên trong khớp khỏi bị xói mòn do luồng không khí, chất lỏng hoặc hơi nước cao. Vỏ bảo vệ khỏi hư hỏng và cách nhiệt khe co giãn đường ống. Các phụ kiện cuối, chẳng hạn như mặt bích hoặc mối hàn đối đầu, phải phù hợp với kích thước và vật liệu của thiết bị kết nối.

                                                Hình ảnh : Khớp co giãn inox 1 chiều có áo

  • Thanh giới hạn cho phép các mối nối đường ống di chuyển trong một phạm vi và có các đai ốc dừng lại để ngăn chặn sự giãn nở quá mức đồng thời hạn chế toàn bộ lực đẩy áp suất của hệ thống. Thanh giằng, còn được gọi là thanh neo, là một bộ phận đơn giản và chi phí tương đối thấp, có thể hạn chế sự nén hoặc giãn nở dọc trục và cho phép độ lệch ngang trong quá trình vận hành thường xuyên.

  • Bằng cách lựa chọn các phụ kiện khớp giãn nở inox thích hợp cũng như lắp đặt và bảo trì chúng đúng cách, các ngành công nghiệp có thể giảm thiểu thiệt hại cho hệ thống đường ống và cải thiện hiệu suất cũng như tuổi thọ tổng thể của hệ thống. Bảo vệ mối nối công nghiệp của bạn khỏi bị hư hại do xói mòn và giảm nhiễu loạn bằng cách lắp các lớp lót dòng chảy bên trong mối nối. Chọn phụ kiện đầu bên phải và cân nhắc sử dụng thanh giằng để hạn chế chuyển động dọc trục và lực ở cuối khe co giãn.




                                               Hình ảnh : Khe co giãn cho trạm bơm

Thông số kĩ thuật của khớp nối giãn nở kim loại

  • Kích cỡ: DN20 – DN5000
  • Vật liệu chế tạo: inox 304 | 316 |  321 ...
  • Tiêu chuẩn kết nối: JIS10K | JIS20K | PN10 | PN16 | PN25 | ANSI150 | ANSI 300
  • Vật liệu mặt bích: Thép cacbon, thép không gỉ ( SUS 304 , SUS316 , SUS321 )
  • Chất lỏng sử dụng: Hơi nước nóng nước lạnh, khí , ga và dầu
  • Áp suất sử dụng: Max  = 10 kgf/cm2 | 20 Bar  | 30 Bar  ...
  • Nhiệt độ sử dụng: Max 350 độ C - 1000 độ C
  • Độ giãn nở: +10mm | + 20 mm |– 45mm | - 90 mm
  • Vật liệu: Belows, Internal, steeve Stainless steel | 304 | 316 | 321
  • Xuất xứ: Việt Nam
  • Tình trạng hàng: có sẵn Hàng


                                                 Hình ảnh : Khớp giãn nở inox - Model : ES-100

Ứng dụng của khớp giãn nở nhiệt

Vai trò Khớp giãn nỡ trong đường ống :

  • Khớp giãn nở có độ co giãn, độ chịu nhiệt rất cao, nó có thể hoạt động trong môi trường nhiệt độ lên tới 800 độ C (tùy vào loại vật liệu sử dụng) mà các thông số se được thiết kế phù hợp
  • Sử dụng trong các công trình đường ống, cần độ co giãn, chống run
  • Kiểm soát độ rung, giảm tiếng ồn, giảm độ căng, ngăn ngừa sốc nhiệt, bù đắp cho những sai lệch và chuyển động, hạn chế ăn mòn, loại bỏ áp lực đường ống, tăng tuổi thọ cho toàn bộ hệ thống đường ống và vận hành đơn giãn

Ứng dụng Khớp giãn nở inox | Khớp co giãn inox  :

  • Khớp giãn nở kim loại được ứng dụng trong các ngành công nghiệp như: nhà máy điện thế, hệ dầu khí, giàn khoan dầu khí ngoài khơi, máy bơm công nghiệp, máy nén khí, hệ thống điều hòa không khí, hệ thống cấp thoát nước, nồi hơi, lò hơi, nhà máy giấy , ...
  • Bù trừ giãn nỡ hay gọi Khớp giãn nở inox là thiết bị không thể thiếu trong hệ thống đường ống công nghiệp và hệ thống đường ống áp lực . Chính vì vậy Công ty chúng tôi chuyên cung cấp và sản xuất những sản phẩm đáp ứng mọi nhu cầu
  •
