Khớp nối chống rung là gì ?
- Khớp nối chống rung hay còn gọi là khớp nối mềm chống rung là thiết bị Cách ly tiếng ồn và độ rung trong hệ thống đường ống HVAC và hệ thống ống nước . Sản phẩm là thiết bị kết nối ống với ống , ống với bơm , bơm với van ... được liên kết với nhau bằng Mặt Bích thông qua bulong siết chặt và Thiết bị làm kínPhân tích những yếu tố của Khớp nối chống rung inox :
Các yêu cầu của hệ thống sưởi, thông gió và điều hòa không khí (HVAC) và hệ thống đường ống dẫn nước có thể rất khác so với ngành công nghiệp chế biến. Hệ thống HVAC sử dụng đường ống để truyền tải chất lỏng nhằm truyền năng lượng giữa các khu vực khác nhau của tòa nhà. Hệ thống ống nước dẫn nước ngọt vào đồng thời loại bỏ chất thải ra khỏi tòa nhà. Việc chuyển năng lượng và chuyển động của nước phải diễn ra hiệu quả và yên tĩnh mà không làm ảnh hưởng đến những người sống và làm việc trong tòa nhà. Nó có thể là một thách thức đối với các nhà thiết kế hệ thống.
Chất lỏng truyền nhiệt (thường là nước) và nước ngọt được bơm khắp tòa nhà. Máy bơm rung và tạo ra tiếng ồn khi chúng di chuyển nước. Máy bơm cũng được đặt trong phòng cơ khí trung tâm. Các kiến trúc sư nổi tiếng trong việc bố trí những căn phòng này ở nơi tồi tệ nhất có thể trong một tòa nhà, thường là liền kề với văn phòng của một người quan trọng. Ngay cả khi phòng thiết bị ở vị trí xa, tiếng ồn và độ rung có thể được truyền qua các đường ống và làm phiền ai đó ở khu vực khác của tòa nhà.
- Những vấn đề này có thể khiến HVAC hoặc các kỹ sư tư vấn hệ thống ống nước bực mình nhất vì khi tòa nhà gần hoàn thiện và thậm chí có thể bị chiếm dụng, những thay đổi tại thời điểm này trong một dự án nói chung là tốn kém và khiến chủ sở hữu rất không hài lòng. Chìa khóa để giảm thiểu tiếng ồn và độ rung của máy bơm một cách hiệu quả là cách ly đúng thiết bị trong giai đoạn thiết kế của một dự án, như thể hiện trong Hình 1. ----------Xem chi tiết : Khớp nối mềm chống rung
Thông số kỹ thuật của khớp nối chống rung :
Chỉ riêng tiếng ồn và rung động không nhất thiết là một vấn đề. Phải có ba yếu tố hiện diện để biến nó thành một vấn đề: nguồn (máy bơm hoặc thiết bị quay khác), đường dẫn (đường ống hoặc cấu trúc) và máy thu (người ở trong tòa nhà). Lấy đi bất kỳ yếu tố nào trong ba yếu tố, và vấn đề không thể tồn tại.
Có hai con đường để truyền rung động từ máy bơm: qua cấu trúc tòa nhà và qua đường ống. Bài viết này sẽ tập trung vào tiếng ồn và độ rung truyền qua đường ống đi kèm. Thông thường, các kỹ sư sẽ chỉ định lò xo hoặc miếng đệm cao su để cách ly máy bơm khỏi cấu trúc tòa nhà. Đối với đường ống, có một số sự lựa chọn. Người chỉ định có thể chọn lắp ráp ống và bện. Các tùy chọn khác có sẵn là đầu nối cao su hoặc polytetrafluoroethylene (PTFE). Lựa chọn nào là tốt nhất để cách ly rung động qua đường ống? Hệ thống HVAC và hệ thống ống nước thường hoạt động ở áp suất và nhiệt độ tương đối thấp, điều này khiến chúng trở thành ứng cử viên hoàn hảo cho các đầu nối đàn hồi. Ống không gỉ và các đầu nối bện và đàn hồi đều thường thấy trong các phòng thiết bị. Dưới đây là cách các đầu nối đàn hồi so sánh với ống và bện không gỉ để cách ly rung động.

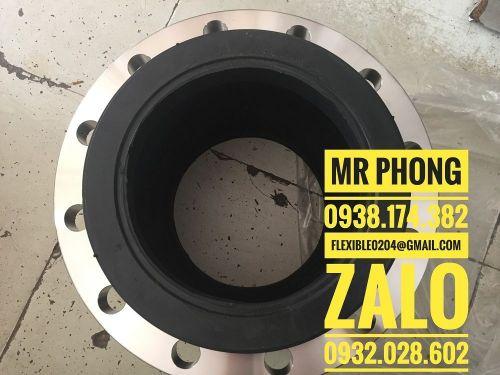

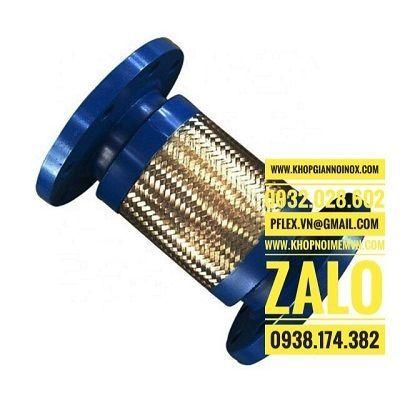

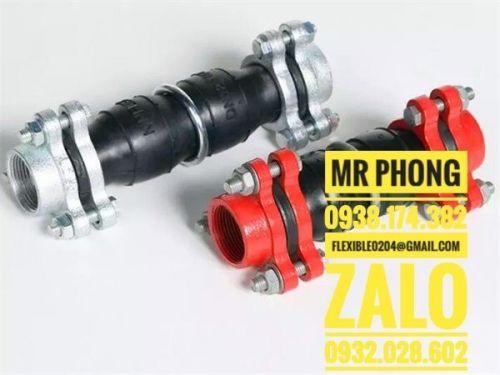

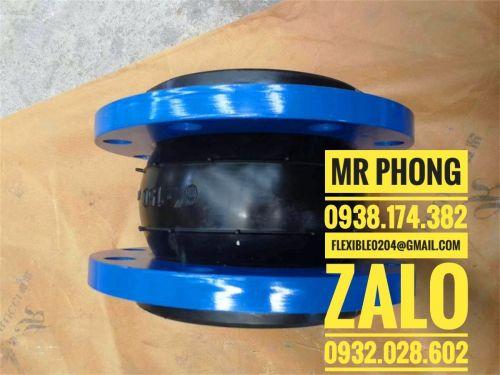

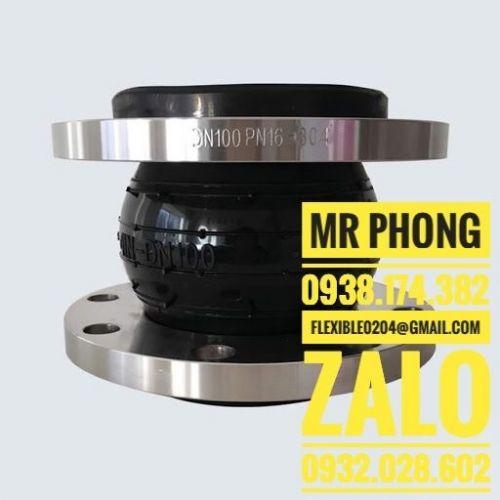

Hình ảnh 2 : Đầu nối ống và bện. Hình 3: Đầu nối PTFE điển hình. Hình ảnh 4 : Khớp nối ống cao su điển hình. Hình ảnh 5: Khớp nối hình cầu điển hình. Hình ảnh 6 : Khớp nối vòm rộng điển hình (Hình ảnh được cung cấp bởi Sổ tay đường ống FSA)
Phân loại Các loại khớp nối chống rung
+ Khớp nối mềm chống rung inox :

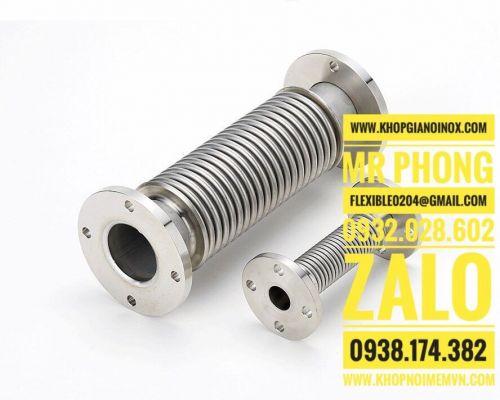

Đầu nối ống và bện bao gồm ống sóng bằng thép không gỉ hoặc bằng đồng với bện bằng đồng hoặc không gỉ (xem Hình 2). Các đầu nối này có thể có nhiều phụ kiện cuối khác nhau (mặt bích, mối hàn, ren, rãnh hoặc kết hợp) và có thể chịu được nhiệt độ và áp suất cao hơn. Đầu nối ống và bện không chịu tải trọng cuối thủy tĩnh. Các đầu nối bằng đồng hoặc không gỉ nhằm mục đích trở thành sản phẩm trọn đời của hệ thống, có nghĩa là không cần kiểm tra hoặc bảo dưỡng định kỳ. Các đầu nối này chỉ được thiết kế để chuyển động ngang và không thể xử lý chuyển động dọc trục trừ khi chúng được kết hợp thành một cụm vòng lặp. Ngoài ra, các nhà sản xuất yêu cầu độ dài tối thiểu để cách ly rung động hiệu quả.
------------- XEM CHI TIẾT TẠI : khớp nối mềm
+ Khớp nối chống rung bằng PTFE ( Teflon ) :Các khớp nối PTFE đôi khi được sử dụng để cách ly rung động (xem Hình 3). PTFE là chất fluoropolymer có khả năng chịu nhiệt độ và áp suất cao hơn và có thể được sử dụng với nhiều chất lỏng ăn mòn không phù hợp với kim loại hoặc các chất đàn hồi khác. Các đầu nối này có mặt bích, với các thanh điều khiển tích hợp để hạn chế dịch chuyển.
-------------XEM CHI TIẾT TẠI : Cách chọn khớp nối mềm

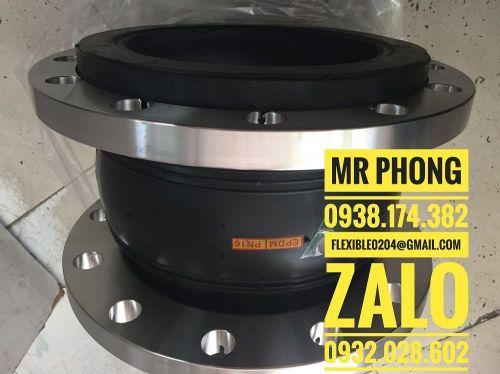

Các khớp nối đàn hồi thường có mặt bích, với thân ống hoặc hình cầu (xem Hình 4 đến Hình 6). Một số loại hợp chất đàn hồi có sẵn, với monome neoprene và ethylene propylene diene (EPDM) là vật liệu phổ biến nhất cho hệ thống HVAC hoặc hệ thống ống nước. Cấu trúc tiêu chuẩn bao gồm ba lớp chính: ống, lớp gia cố và lớp phủ. Các thân kiểu ống chỉ có mặt bích toàn mặt với dây gia cường bên trong hoặc mặt bích gia cường được thiết kế đặc biệt. Các mối nối hình cầu có một vòng đệm hạt và được kết cấu mà không cần gia cố thêm. Các thanh điều khiển thường được lắp với loại đầu nối này và các mặt bích phối ghép có thể chịu tải trọng lực đẩy đáng kể. Khớp nối đàn hồi nói chung không phải là sản phẩm lâu đời và phải được kiểm tra và thay thế định kỳ
