Khớp nối mềm giãn nỡ

Khớp nối mềm giãn nỡ là gì ?

• Khớp nối mềm giãn nỡ hay còn gọi là khớp nối mềm co giãn là sản phẩm được sản xuất từ nguyên liệu inox 304 , 316 , 321 ...Khớp nối mềm giãn nở được lắp đặt trên đường ống giúp chống rung  ( hay còn gọi lệch tâm  ) và co giãn , bù trừ lượng nỡ của đường ống khí gia nhiệt , chính vì khớp nối mềm không bọc lưới nên có thể đáp ứng được 2 yếu tố : Chống rung , lệch tâm và co giãn


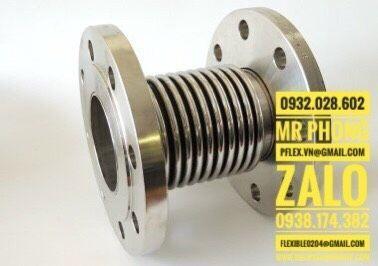

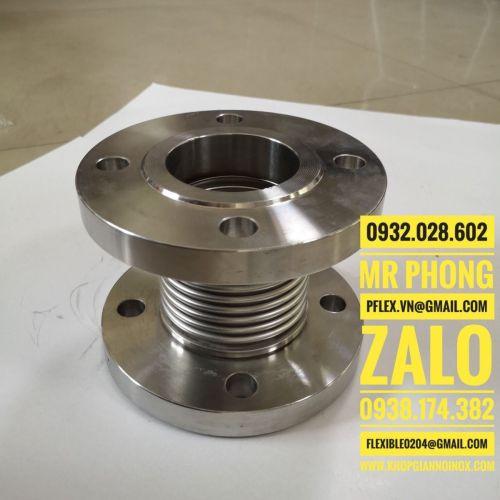

                                                                   Hình ảnh : Khớp nối mềm giãn nỡ

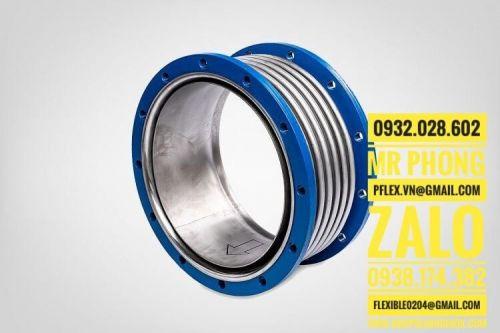

Cấu tạo khớp nối mềm giãn nở :

Khớp nối mềm giãn nở bao gồm một hoặc một số ống thổi bằng thép nhiều lớp, nhiều lớp và các kết nối thích hợp như mặt bích, mối hàn hoặc các kết nối khác. Để tạo thành phần dưới, một vài lớp kim loại tấm liền kề được tạo hình thành các nếp gấp. Một tấm kim loại tấm thép không gỉ duy nhất là ví dụ dày từ 0,2 đến 2 mm. Thiết kế nhiều lớp của phần dưới này đảm bảo tính linh hoạt cao hơn nhiều so với thiết kế một lớp với cùng độ dày và chiều cao tổng thể của các nếp gấp - chẳng hạn như trong trường hợp ống thép sóng. Do đó,khớp nối mềm gợn sóng không thể thay thế bộ bù giãn nỡ nó không thể chịu được sự biến dạng có thể so sánh được với cùng độ linh hoạt.


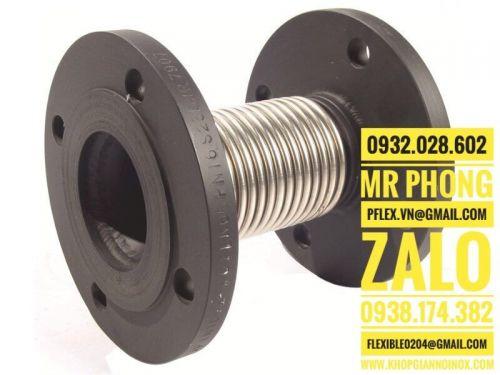

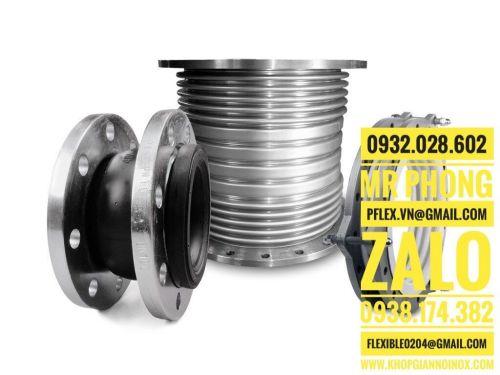

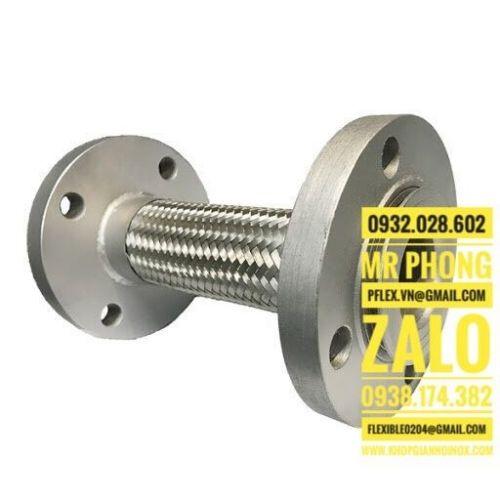

                               Hình ảnh : Khớp nối mềm chống rung

Các Khớp nối mềm giãn nở được chia theo hướng dịch chuyển sau :

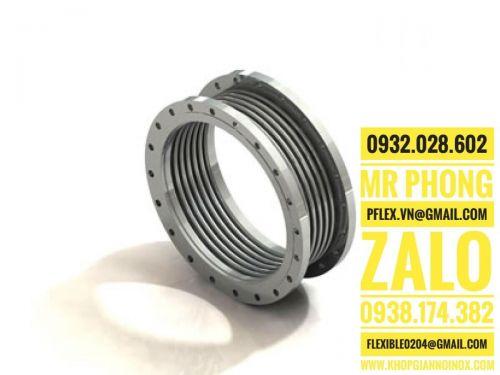

• Khớp nối mềm giãn nở dọc trục : Nhằm hấp thụ chuyển vị dọc, song song với trục của đường ống và chuyển vị bên nhỏ. Chuyển động dọc trục cho phép liên quan trực tiếp đến số lần gấp nếp. Bộ bù rất đơn giản và nhỏ gọn với một bên dưới dạng sóng. Chiều dài lắp đặt nhỏ và dễ dàng lắp ráp là những ưu điểm khiến các bộ bù này rất phổ biến và là giải pháp rẻ tiền được sử dụng để bù cho sự dịch chuyển của đường ống, đặc biệt là do thay đổi nhiệt độ. Tuy nhiên đường ống phải được bảo đảm bằng các giá đỡ và thanh dẫn đường ống để mang ứng suất xảy ra trong bộ bù.

• Khớp nối mềm co giãn đa năng : Được thiết kế để bù cho sự dịch chuyển dọc trục và ngang của đường ống , hai ống thổi sóng được ngăn cách bằng một đoạn thẳng. Họ không có bất kỳ thanh giằng hoặc bản lề nào.

• Khớp nối mềm bù bên : Đơn hoặc kép, nhằm hấp thụ các chuyển động vuông góc với trục đường ống theo mọi hướng. Được trang bị bộ hạn chế giãn nở - thanh giằng được lắp vào các bộ phận kết nối hoặc thanh giằng bản lề.

• Khớp nối mềm bù góc :  Nhằm bù lệch góc, được trang bị bản lề thẳng (cho phép quay theo góc trong một mặt phẳng - bộ bù góc có bản lề) hoặc được trang bị hỗ trợ Cardan - bộ bù gimbal (cho phép quay theo góc trong bất kỳ mặt phẳng nào)

                                  Hình ảnh : Khớp nối mềm kết nối ren

Ưu nhược điểm khớp nối mềm giãn nở :

• Khớp nối mềm giãn nỡ có sẵn một ống bọc thép bên trong để dẫn dòng chất lỏng . Ống thổi và ống bọc bên trong được làm bằng các loại thép sau: SUS201 | SUS304 | SUS316 ...và các loại thép khác để giúp cho lưu chất di chuyển êm ái trách có giật

• Mặt bích và các bộ phận kết nối được làm bằng thép cacbon, thép không gỉ, thép chịu axit và các vật liệu khác. Phạm vi nhiệt độ làm việc: từ -40 ° C đến 800 ° C.

• Áp suất làm việc : từ chân không hoàn toàn đến vài chục bar. Phạm vi đường kính danh nghĩa: từ DN40 đến DN6000.

• Khớp nối mềm này sản xuất theo yêu cầu khách hàng  ( Chiều dài , áp lực , nhiệt độ ... )


                                                 Hình ảnh : Khớp nối mềm kết nối rắc co  ( ren trong )
