1- Khái niệm Khớp nối mềm :

Khớp nối mềm tiếng anh hay gọi  Flexible joint là thiết bị dùng để liên kết nối ống với ống, ống với Bơm ...Mục đích Khớp nối mềm chống rung , giãm chấn hay co giãn trên hệ thống đường ống , để bảo vệ đường ống và hệ thống đường ống hoạt động như đã thiết kế từ ban đầu

Với ưu điểm của khớp nối mềm có độ co giãn , độ đàn hồi cộng với  khả năng chịu được nhiệt độ , chịu áp suất cao và đồng thời chịu được lệch tâm khi đường ống xãy ra động đất hay sụt lún trong quá trình làm việc lâu năm nhờ có sự giãn nở nhiệt, rung lắc giúp tác động trực tiếp lên hệ thống đường ống và bảo đảm đường được an toàn trong quá trình vận hành .

Khớp nối mềm có nhiều hình dạng và kết cấu khác nhau . Hiện nay Khớp nối mềm được sản xuất và phân loại bao gồm :

  1. Khớp nối mềm inox là loại được sản xuất từ nguyên liệu thép không gỉ ( inox SUS304 | SUS316 ... )
  2. Khớp nối mềm cao su là thiết bị cũng được gọi là  khớp nối mềm nhưng nguyên liệu sản xuất chính là cao su cụ thể là cao su EPDM hoặc NBR ( chịu dầu )
  3. Khớp nối mềm bằng vải là thiết bị được sản từ vải chịu nhiệt thường được lắp đặt trên hệ thống quạt thổi có gia nhiệt

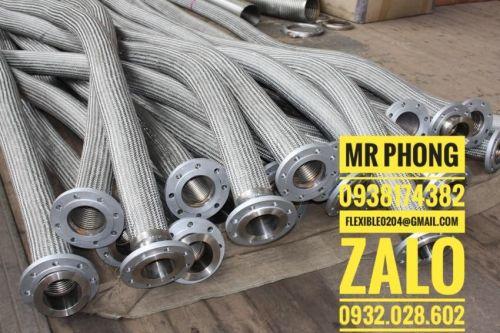

                                       Hình ảnh : Khớp nối mềm bọc lưới

2 - Cấu tạo Khớp nối mềm :

  • Khớp nối mềm bằng thép không gỉ  kết hợp ống mềm không gỉ ( hay còn gọi Bellwos ) và lưới bện ( lưới inox ) với mặt bích thép cacbon hoặc Mặt Bích inox  hàn lại cho một cụm áp suất cao.Sự kết hợp bắt đầu với một ống bên trong có tính linh hoạt cao hơn và hiệu quả kiểm soát tiếng ồn và độ rung tốt hơn.Lưới bện bằng thép không gỉ được dệt chặt chẽ cung cấp xếp hạng áp suất cao, ngay cả trong các ứng dụng đun nước ở nhiệt độ cao. Chiều dài được làm theo chiều dài tổng thể tiêu chuẩn công nghiệp truyền thống. Các đầu nối này được thiết kế để mang lại hiệu quả tốt cho việc kiểm soát tiếng ồn và độ rung và một số kết nối của khớp nối mềm
  • Khớp nối mềm kết nối mặt bích được phân loại : Mặt bích tiêu chuẩn JIS | DIN | ANSI ... Vật liệu : SS400 | SUS201| SUS304 | SUS316  ...
  • Khớp nối mềm liên kết đầu ren ngoài theo tiêu chuẩn Nhật | Mỹ ... Vật liệu : SS400| SUS201 | SUS304 | SUS316 ...
  • Khớp nối mềm kết nối ren trong ( bao gồm : ren trong chuẩn NPT , ren trong côn lõm chuẩn Mỹ , ren trong côn lồi chuẩn Nhật ... )
  • Khớp nối mềm bọc lưới kết nối Clamp inox  ( Clamp vật liệu  : SUS304L | SUS316L )
  • Khớp nối mềm inox kết nối khớp nối nhanh inox | Khớp nối nhanh inox đầu A , D  ...Vật liệu : SUS304 | SUS316
  • Khớp nối mềm bọc lưới kết nối đầu chờ - với dòng này phù hợp cho khánh hàng tự về gia công vô đường ống
  • Khớp nối mềm kết nối Khớp nối vi sinh theo tiêu chuẩn : DIN và AMS ...
  • Khớp nối mềm kết nối khớp nối nhanh khí nén
  • Khớp nối mềm kết nối theo YÊU CẦU của Khánh hàng .


                                        Hình ảnh : Khớp nối mềm bao gồm ống và lưới

3 - Nguyên lý làm việc của  Khớp nối mềm  :

  • Nhìn vào một hệ thống đường ống được neo với một khớp nối mềm , rõ ràng là đường ống sẽ được điều áp trước khi nóng lên. Ở giai đoạn này, các thanh giằng có tác dụng hấp thụ tải trọng lực đẩy để các thanh giằng không bị bắt buộc. Trong một số trường hợp, các thanh giằng sẽ rời khỏi vấu khi hệ thống bắt đầu nóng lên, và tải trọng lực đẩy sẽ được chuyển đến các neo. Nếu tình huống này xảy ra, các neo cũng có thể bị lỗi. Để đảm bảo rằng hệ thống không bị lỗi, giải pháp sau có thể được thực hiện.

  • Đảm bảo các neo đủ lớn để chịu tải trọng lực đẩy. Nếu các yêu cầu chính xác được thiết lập, sự gia tăng áp suất và nhiệt độ sẽ không tác động tiêu cực đến hệ thống. Do đó, các neo phải được thiết kế cho các lực của tải trọng lực đẩy; Lực bằng diện tích tiết diện hiệu dụng của ống thổi, nhân với áp suất. Ngoài tải trọng lực đẩy, tải trọng thứ hai - tải trọng lò xo - được thêm vào các neo khi khớp chuyển động; giá trị này bằng với tốc độ khớp nối mềm của lò xo nhân với chuyển động. Tải trọng lò xo thường nhỏ hơn đáng kể so với tải trọng lực đẩy.

  • Các thông số về diện tích hiệu dụng và tốc độ lò xo của mối nối được nhà sản xuất liệt kê trong sổ tay kỹ thuật của mối nối. Các tỷ lệ này thường đóng vai trò là các thông số đầu vào cần thiết cho các mô hình thiết kế đường ống máy tính.



                                                         Hình ảnh : Khớp nối mềm bọc lưới thép không gì

4 - Công nghệ  Khớp nối mềm bọc lưới  :

  • Khớp nối mềm : Được cấu tạo từ các đoạn ống mềm bện ngắn bao gồm một miếng tôn , tấm kim loại bằng thép không gỉ trong một bện bằng thép không gỉ. Chúng chỉ được gọi là đầu nối mềm vì về mặt kỹ thuật chúng không phải là khe co giãn . Điều đó có nghĩa là, chúng không dùng để nén hoặc kéo dài dọc trục vì có dây bện. Vì khớp nối mềm bện có thể chịu được tải trọng lực đẩy do độ cứng và độ giãn dọc trục của nó, về cơ bản nó hoạt động giống như một thanh giằng. Do đó, khớp nối mềm inox bện thường được sử dụng nhiều nhất trên máy bơm và các thiết bị khác như một đầu nối linh hoạt để loại bỏ tải trọng lực đẩy lên các vòi phun của thiết bị, hoạt động như neo. Mặc dù chúng không thể hấp thụ sức nén tăng trưởng nhiệt, các khớp có thể di chuyển để bù đắp theo phương và hấp thụ tốt các rung động. Đầu nối ống mềm thường là loại kim loại bện hoặc đầu nối cao su hình cầu với thanh giằng.

  • Giống như khe co giãn thẳng bằng kim loại, vòng dây mềm hay lưới  được làm bằng ống kim loại bện sóng nhưng có hai chân độc lập. Chúng có thể di chuyển theo cả ba hướng, tức là trục, bên và góc (bao gồm cả nén dọc trục và kéo dài) đặc biệt tốt. Khả năng di chuyển này, kết hợp với thực tế là dây bện hấp thụ tải trọng lực đẩy, làm cho các vòng dây trở thành một giải pháp thay thế quan trọng trong các tình huống mà lực đẩy có thể khó xử lý đối với các neo. Việc thiếu lực đẩy kết hợp với các chuyển động lớn hơn theo cả ba hướng cũng làm cho chúng trở thành chìa khóa để hấp thụ các chuyển động địa chấn. Ưu điểm của các vòng dây linh hoạt trong ứng dụng giãn nở nhiệt là không có lực đẩy và tải trọng lò xo thấp trên các neo. Việc giảm không gian và công việc cách nhiệt bổ sung, khi so sánh với một vòng ống cứng, cũng rất đáng kể.

  • Chi tiết ứng dụng bổ sung: Có những cân nhắc đặc biệt để loại bỏ tải lực đẩy cho các ứng dụng tăng trưởng nhiệt. Ví dụ, một cấu hình, cụ thể là sử dụng một khớp chung với các thanh giằng. Như đã mô tả trước đó, Khớp nối mềm đa năng sử dụng hai ống thổi được ngăn cách bởi một đoạn ống ống cuộn để cho phép chuyển động theo chiều dài. Nếu khớp được đặt ở nơi nó chỉ di chuyển theo phương ngang mà không di chuyển theo trục, thì các thanh giằng được thêm vào sẽ không bao giờ bị buộc phải tháo ra. Điều này có thể được thiết lập cho sự giãn nở nhiệt của đường ống bằng cách đặt mối nối vuông góc với đường ống chính (các neo sẽ cách xa nhau). Cấu hình này có thể khá hữu ích, đặc biệt là trong các hệ thống đường ống có đường kính lớn hơn




                                                         Hình ảnh  : Gia công Khớp nối mềm

5 - Ứng dụng Khớp nối mềm inox :

  • Đường ống nước nóng & lạnh
  • Ngành đóng Tàu
  • Ngành Dầu khí , LPG
  • Cơ Điện
  • Xử lý nước thải
  • Hệ thống PCCC
  • Ứng dụng Sưởi ấm & Làm mát Trung tâm
  • Ứng dụng lò hơi, bình áp suất & thiết bị trao đổi âm thanh
  • Hệ thống ống xã
  • Ứng dụng công nghiệp


                                           Hình ảnh  : Khớp nối mềm lắp cho hệ thống an toàn LPG

6 - Ưu nhược điểm Khớp nối mềm inox và Khớp nối mềm cao su

  • Trước hết chúng ta khái niệm lại khớp nối mềm cao su là gì .. ? Khớp nối mềm cao su  hay còn gọi là khớp chống rung cao su được làm từ cao su đang xen với lớp bố thép bên trong để tăng sức bền và độ đàn hồi trong quá trình làm việc . Khớp nối mềm cao su mặt bích thường được lắp  giữa các đường ống, trước những vị trí có nhiều rung động như trước máy bơm hoặc kết nối trong hệ thống PCCC ...
  • Vậy Khớp nối mềm inox về mặt kỹ thuật thì ưu điểm hơn khớp nối mềm cao su , có thể lắp ở những vị trí chịu khắc nghiệt như : ngoài trời , gần vị trí nhiệt độ cao ( lò nung thép ) vì khớp nối mềm inox chịu được nhiệt cao có thể lên 800 độ C
  • Về mặt áp lực khớp nối mềm inox được thiết kế áp lực theo yêu cầu khách hàng và áp lực có thể lên tới 60 Bar
  • Chiều dài khớp nối mềm inox được thiết kế theo yêu cầu
  • Khớp nối mềm cao mặt bích thì chiều dài chuẩn

                                           Hình ảnh : Quy trình đóng gói Khớp nối mềm cao su


                                             Hình ảnh : Quy trình sản xuất khớp nối mềm inox bọc lưới

Tìm hiểu thêm một số loại khớp nối mềm liên quan


                                          Hình ảnh : Khớp nối mềm lắp cho bơm dầu tải nhiệt

A- Khớp nối mềm cao su

Khớp nối mềm cao su là ?

  • Khớp nối mềm cao su hay còn gọi là khớp nối cao su  tên tiếng anh là Rubber Expansion Joint. Là loại khớp nối mềm được làm bằng cao su bên trong có lớp lót bằng thép giúp cho khớp nối có độ bền, hai đầu khớp nối được luồn vào bên trong bích rỗng .Khớp nối liên với hệ thống đường ống dạng lắp ren,  lắp bích theo tiêu chuẩn BS, PN16, JIS, ANSI. ... vật liệu bích SS400 |SUS304| SUS316



                                      Hình ảnh :

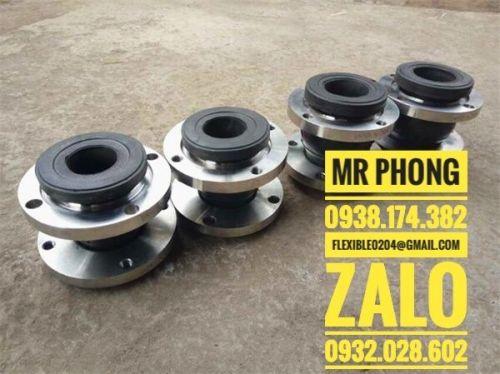

Khớp nối mềm cao su 2 cầu lắp bích

B. Khớp nối mềm inox

Khớp nối mềm inox, khớp nối mềm inox mặt bích, khớp nối mềm inox nối bích cũng là một loại khớp nồi mềm được làm bằng vật liệu inox. Dùng để lắp đặt trên các đường ống cố định giúp cho đường ống rung lắc do máy bơm. Do va chạm và có thể giãn trong trường hợp ống bị kéo hoặc nhiệt độ tăng giảm. Khớp nối mềm inox nối bích là một thiết bị dùng để bảo vệ đường ống và các thiết bị trên đường ống.

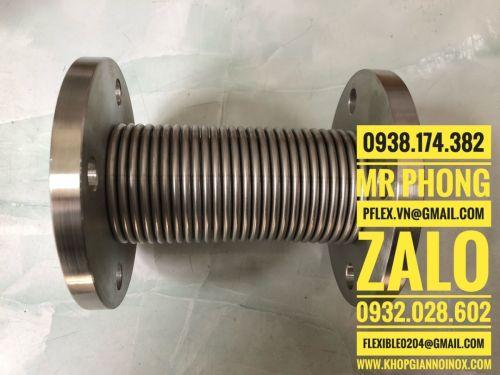

Cấu tạo khớp nối mềm inox bọc lưới

Cấu tạo bao gồm:
- Phân thân vỏ là lớp lưới inox chịu áp lực , chịu co giãn , chịu nhiệt inox , chống rung
- Phần lõi là dạng ruột là xo được sản xuất từ inox 304 hay 316  và được xử lý nhiệt cũng như tạo biên dạng hình chữ u hay omega để tạo sự rung động và cũng như tạo co giãn hay giãn nỡ cho đường ống
- Bích tiêu chuẩn DIN, JIS, lắp đặt hầu hết các loại đường ống bích hiện nay.

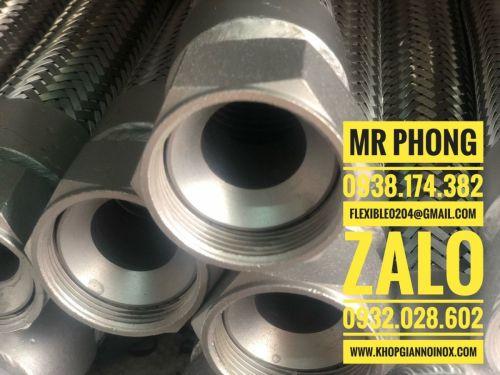

                                            Hình ảnh : Khớp nối mềm inox lắp ren inox
