ống dẫn dầu thủy lực

Ống dẫn dầu thủy lực là gì ?

• Ống dẫn dầu thủy lực là một trong những thiết bị quan trọng trong hệ thống thủy lực dùng để vận chuyển chất lỏng thủy lực truyền dẫn và luân chuyển đến các thiết bị bơm như: xi lanh, bơm, van,...Ống dẫn dầu hay còn gọi ống mềm thủy lực  được xem là mạch lưu thông của cả hệ thống, khi bị rò rỉ sẽ ảnh hưởng lớn đến toàn bộ hệ thống đang hoạt động

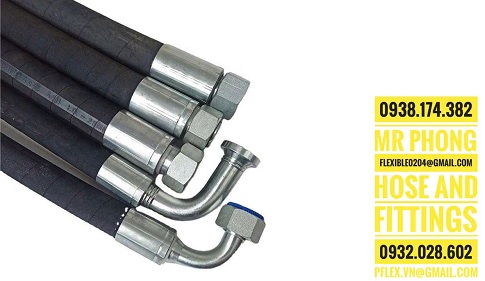

                                                      Hình ảnh : ống dẫn dầu thủy lực

Phân loại các loại ống mềm dẫn dầu :

      1. Ống cứng thủy lực :

• ống cứng thủy lực hay còn gọi là (hydraulic tube) là thiết bị được sản xuất từ thép hoặc inox  ( thép không gỉ ) tiêu chuẩn DIN hoặc SMS .Ưu điểm của ống cứng thủy lực này là: độ cứng cáp cao, chất lượng tốt,  chịu được áp suất cao và chống chịu nhiệt . Ống còn có khả năng tỏa nhiệt dầu tốt ra môi trường bên ngoài nhanh hơn và hiệu quả hơn so với các loại ống thông thường.
• Ống cứng thủy lực được kéo nguội theo tiêu chuẩn DIN 2391 làm bằng thép cường lực (ba loại – 37.4, 44.4 và 52.4). Có sẵn (đường kính ngoài) từ 6 mm đến 42mm với độ dày và chiều dài thành khác nhau đến 6 mét. Được sử dụng rộng rãi trong các hệ thống thủy lực để điều khiển và truyền lực. Được lắp ráp trong các hệ thống thủy lực với phụ kiện đường ống DIN 2353 (kết nối với vòng cắt) và SAE-J514 hoặc SAE-J51453 khi có thể kết nối nhờ đầu ống loe 74 hoặc 90°.

      2. Ống thủy lực mềm  :

• Ống thủy lực mềm trong tiếng anh là hydraulic pipe và thường thấy loại ống này ở trong mọi hệ hống thủy lực từ nhỏ đến lớn. Ống được xem trong hệ thống giống như tĩnh mạch còn ống cứng được coi như là động mạch là con đường để dẫn dầu đến thiết bị chấp hành, cơ cấu gồm có: xi lanh thủy lực, van và bộ lọc.
• Ống thủy lực cao su được sử dụng để truyền lực và điều khiển trong hệ thống thủy lực. Được thiết kế cho dầu thủy lực, nhiệt độ làm việc từ -40 đến +100°C và áp suất làm việc đến 420 bar (42 Mpa).

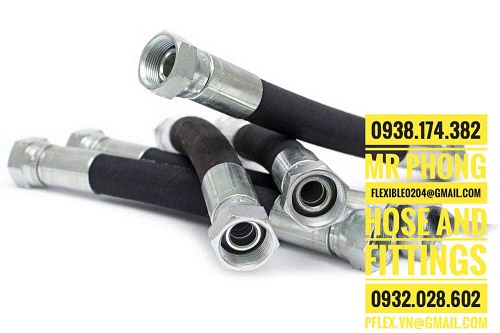

                                                   Hình ảnh : Ống mềm thủy lực bấm đầu ren inox

Cấu tạo ống thủy lực có thể được chia thành các loại sau

• ống thủy lực có dây bện thép (một hoặc hai lớp).

• ống thủy lực có một hoặc hai lớp dây thép bện (một, hai và ba lớp).

• ống mềm thủy lực có dây bện xoắn ốc (bốn hoặc sáu lớp).

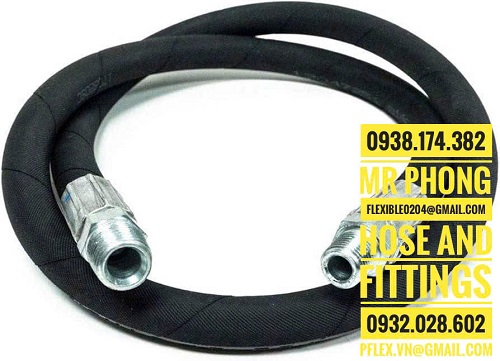

                                            Hình ảnh : Ống thủy lực

Ống thủy lực được sản xuất theo kích cỡ đế quốc và được tiêu chuẩn hóa. Các tiêu chuẩn phổ biến nhất xác định các yêu cầu đối với ống như sau: American SAE, German DIN, International ISO và European EN.
Ngoài các ống mềm tiêu chuẩn hóa (theo các tiêu chuẩn đã đề cập ở trên), sản phẩm của chúng tôi còn bao gồm các ống mềm dẻo hơn, nhiệt độ làm việc cao hơn, tăng khả năng chống mài mòn của lớp ngoài hoặc khả năng kháng hóa chất tốt hơn.

• áp suất làm việc và điều kiện làm việc (tĩnh/động),

• nhiệt độ trung bình và xung quanh



                                                  Hình ảnh : Ống dẫn dầu thủy lực 2 đầu ren hệ DIN

Những điều cơ bản của ống thủy lực là gì?

• Ống bện:
  Được thiết kế để cung cấp năng lượng cho các ứng dụng công nghiệp nói chung, đây là ống áp suất cao có cấu hình gồm một, hai hoặc ba dây thép bện. Nó thường được sử dụng với dầu mỏ hoặc chất lỏng gốc nước và hoạt động ở nhiệt độ từ -40°C đến 100°C.



• Ống đa xoắn ốc:
  Loại ống này rất linh hoạt và cấu hình bên trong của nó làm cho nó đặc biệt hữu ích trong các ứng dụng xây dựng nặng và xung cao. Nó thường được sử dụng để chuyển dầu khoáng và dầu thủy lực hoặc nhũ tương của nước và dầu, điều này làm cho nó đặc biệt hữu ích cho các công trình xây dựng và công trình dân dụng, khai thác mỏ và khai thác đá, công nghiệp dầu mỏ và nông nghiệp - trong số những ngành khác.



• Vòi hạ áp:
  Loại ống này được dệt bện nên rất linh hoạt nhưng không phù hợp với áp suất cao hơn. Nó thường được sử dụng trong các ứng dụng nhẹ hơn như phân phối chống tĩnh điện, không khí, dầu bôi trơn hoặc đường hồi.



• Ống bện dây thép không gỉ:
  Những ống mềm hạng nặng này, được bện bằng dây thép không gỉ đơn hoặc kép, được sử dụng trong các ứng dụng tích cực như vận chuyển các chất hóa học. Chúng rất bền và có thể chịu được các điều kiện nhiệt độ và áp suất khắc nghiệt, kể cả trong môi trường chân không.



• Ống thủy lực nhựa nhiệt dẻo:
  Chúng được làm bằng hai lớp vật liệu nhựa nhiệt dẻo được ngăn cách bởi một lớp gia cố ở giữa, làm bằng dây hoặc sợi tổng hợp. Thực tế là chúng có khả năng hoạt động ở nhiệt độ rất thấp và khả năng chống mài mòn đặc biệt khiến chúng trở nên phổ biến trong các thiết bị nâng chạy bằng thủy lực, cũng như các dây chuyền bôi trơn khi cần có đường kính ngoài nhỏ.
