Đầu nối hạt bắp inox 1 đầu

1- Khái niệm Đầu nối hạt bắp :

•  Đầu nối hạt bắp inox hay còn gọi  hạt bắp inox là sản phẩm  được sản xuất từ nguyên liệu inox 304L , 316L ...Sản phẩm dùng nối ống với ống , ống cứng với ống ren
•  Đầu nối thẳng hạt bắp inox 304  có tên tiếng anh là union hay union tube fittings được dùng để nối các ống cứng với nhau trong hệ thống thủy lực hay hệ thống khí nén áp lực , thường được sử dụng trong các nhà máy hóa chất, dầu khí, bột giấy, khí sạch, hệ thống đông lạnh

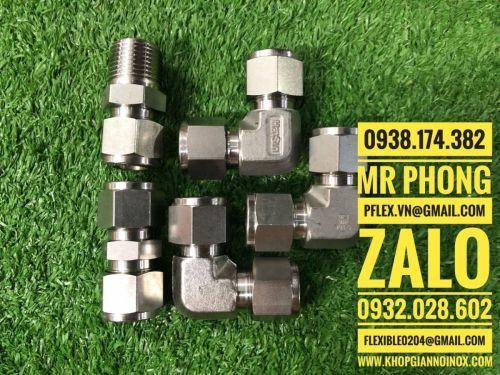

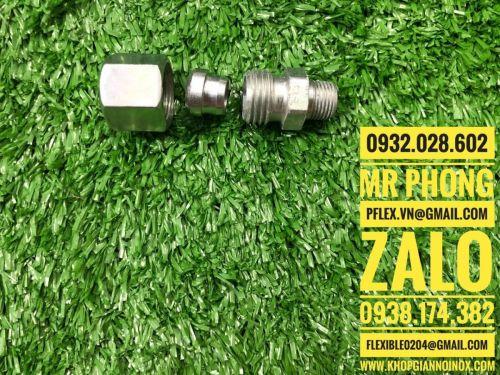

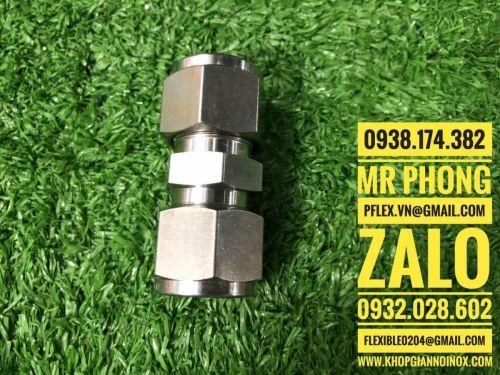

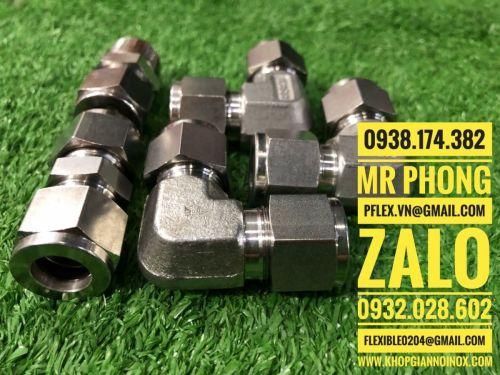

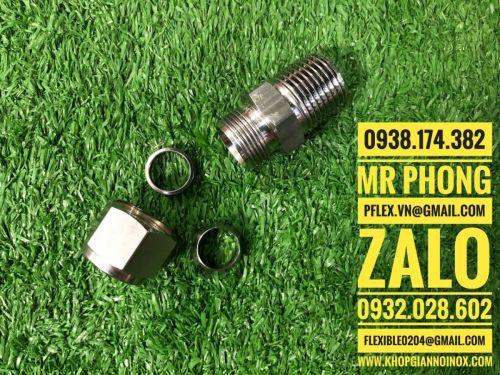

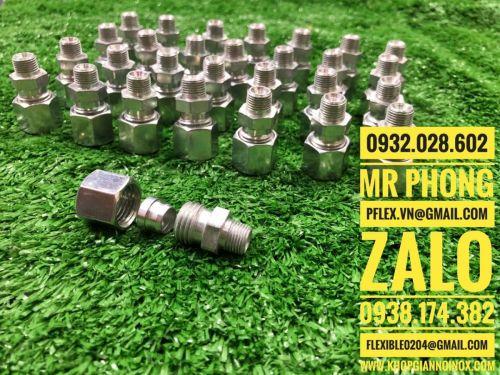

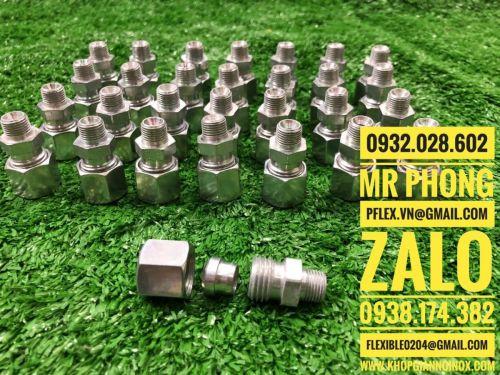

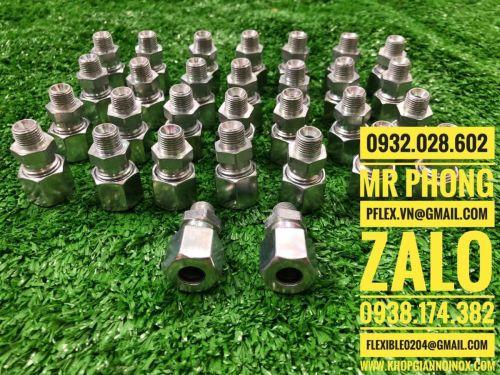

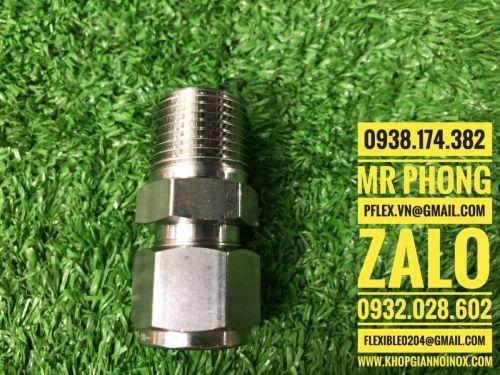

                                                     Hình ảnh : Đầu nối hạt bắp thẳng cho ống cứng

2- Thông số kỹ thuật đầu nối hạt bắp thủy thực :

• Phụ kiện đầu nối hạt bắp JW-Lok được làm bằng thép không gỉ loại 316 và kết nối ống với ống ren tuân theo tiêu chuẩn National Pipe Thread (NPT).
• Khớp nối này dùng để kết nối cố định giữa ống và ống làm bằng thép không gỉ. Một phụ kiện nén bằng sắt đôi kết nối với ống ở một đầu để làm kín chống rò rỉ trong các ứng dụng áp suất cao, chân không cao và rung động cao, và đầu nối NPT đực ở đầu kia kết nối với ống ren.
• Ống và phụ kiện ống là các thành phần được sử dụng để kết nối, đầu cuối, kiểm soát dòng chảy và thay đổi hướng của đường ống trong nhiều ngành công nghiệp khác nhau. Các phụ kiện nén không yêu cầu dụng cụ hoặc chất bịt kín và rất hữu ích trong việc lắp đặt nơi cấm nguồn nhiệt, chẳng hạn như mỏ hàn. Phụ kiện nén sử dụng một đai ốc và hệ thống măng sông để nối ống với một bộ phận có ren.

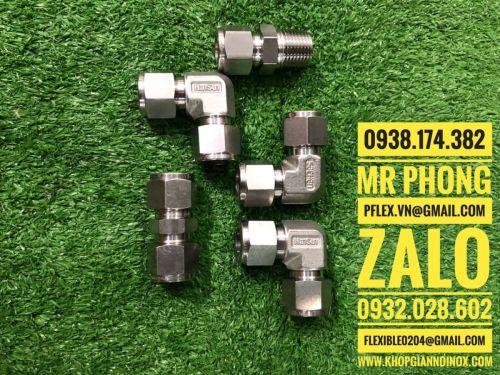

                                                            Hình ảnh : Đầu nối hạt bắp inox hình chữ T ( nối 3 ống cứng )

  3- Thông số lắp đặt Khớp nối hạt bắp inox :

• Ren NPT đực trên một đầu và một kết nối ống ở đầu kia

• Thép không gỉ 316 cho độ bền cao hơn và chống ăn mòn lớn hơn

• Kết cấu sắt đôi để mở rộng khả năng chống rò rỉ

• Đánh giá áp suất hoạt động tối đa: 316 Thép không gỉ 1/2 "kết nối: 7700 psi ở 72 ° F

• Nhiệt độ làm việc tối đa: -325 ° F đến 800 ° F (thép không gỉ) Chủ đề NPT tuân theo ASME B1.20.1, SAE AS71051.

• Mô-men xoắn lắp đặt tuân theo UL 842.

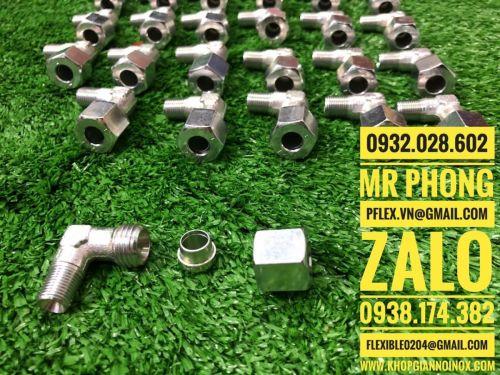

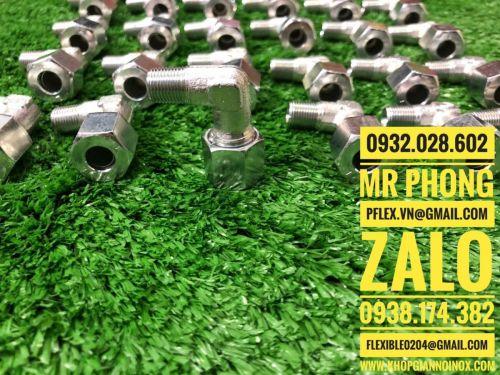

                                                     Hình ảnh : Khớp nối hạt bắp khí nén co 90 độ

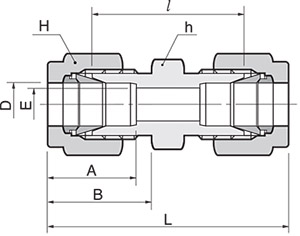

  CONNECTS WITH FRACTIONAL TUBE
  	Tube O.D.	d	Width Across Flat
  Part No.	D (inch)	Min	h (inch)	H (inch)	A	B	I	L
  U-1	1/16	1.27	5/16	5/16	8.63	10.92	17.52	25.15
  U-2	1/8	2.28	7/16	7/16	12.7	15.24	22.35	35.56
  U-3	3/16	3.04	7/16	1/2	13.71	16	24.13	37.33
  U-4	1/4	4.82	1/2	9/16	15.24	17.78	26.16	40.89
  U-5	5/16	6.35	9/16	5/8	16.25	18.54	28.19	42.92
  U-6	3/8	7.11	5/8	11/16	16.76	19.3	30.22	44.95
  U-8	1/2	10.41	13/16	7/8	22.86	21.84	30.98	51.3
  U-10	5/8	12.7	15/16	1	24.38	21.84	31.75	52.07
  U-12	3/4	15.74	1-1/16	1-1/8	24.38	21.84	33.27	53.59
  U-14	7/8	18.28	1-3/16	1-1/4	25.9	21.84	34.79	55.11
  U-16	1	22.35	1-3/8	1-1/2	31.24	26.41	40.38	64.77
  U-20	1-1/4	27.69	1-3/4	1-7/8	41.15	38.86	48	92.2
  U-24	1-1/2	34.04	2-1/8	2-1/4	50.04	45.21	53.59	107.95
  U-32	2	45.97	2-3/4	3	67.56	62.74	74.68	149.35
