Gioăng chì

Gioăng chì là gì ?

• Gioăng xoắn ốc là loại gioăng công nghiệp bán kim loại, đàn hồi, được sử dụng để tạo ra lớp đệm kín đáng tin cậy, chống rò rỉ trong môi trường nhiệt độ cao, áp suất cao và ăn mòn. Gioăng xoắn ốc bao gồm một dải kim loại hình chữ V và vật liệu độn mềm (như than chì hoặc PTFE) được quấn xoắn ốc để tạo thành phần bịt kín. Nhiều loại gioăng xoắn ốc SWG còn bao gồm một vòng định tâm bên ngoài để căn chỉnh và một vòng trong để ngăn các cuộn dây của gioăng bị cong vênh vào hệ thống đường ống.

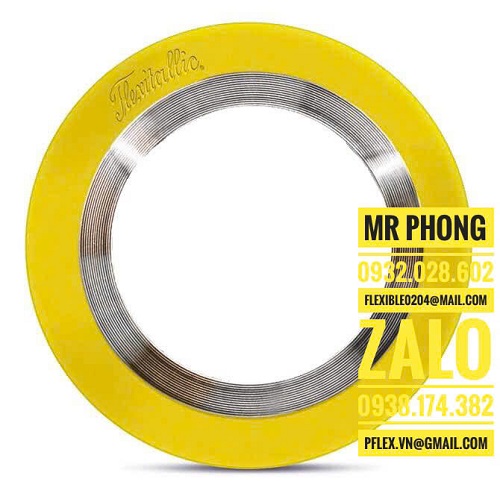

                                                          Hình ảnh : Gioăng chì

Cấu tạo và vật liệu làm gioăng chì :

• Phần tử làm kín: Đây là lõi của gioăng, được làm từ một dải kim loại hình chữ V (như thép không gỉ) và một vật liệu độn mềm hơn (như than chì, PTFE hoặc mica) được quấn xen kẽ thành nhiều lớp.
• Dải kim loại: Cung cấp độ bền kết cấu và khả năng phục hồi tuyệt vời dưới các áp suất và chu kỳ nhiệt khác nhau.
• Vật liệu độn: Vật liệu phi kim loại đảm bảo độ kín và độ linh hoạt tuyệt vời, bù đắp cho các khuyết tật của mặt bích và sự giãn nở nhiệt.
• Vòng ngoài (Định tâm): Vòng thép cacbon cung cấp hỗ trợ cơ học và đảm bảo gioăng được định tâm chính xác trong mối nối mặt bích.
• Vòng trong: Vòng kim loại rắn giúp gia cố gioăng, ngăn ngừa các cuộn dây làm kín bị cong vênh và ngăn ngừa sự hình thành "tổ chim" bên trong đường ốn

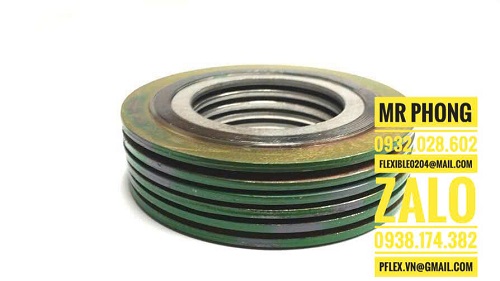

                                          Hình ảnh  : Ron chì kim loại

  Nguyên lý lắp ráp của gioăng chì :

• Khi được nén giữa hai mặt bích, dải kim loại hình chữ V hoạt động như một lò xo, tạo ra một lớp đệm kín động và đàn hồi. Vật liệu độn nén lại, tạo ra một lớp đệm kín khít bằng cách lấp đầy bất kỳ khoảng trống hoặc khuyết tật nào trên bề mặt mặt bích. Sự kết hợp giữa độ bền kim loại và lớp độn linh hoạt cho phép gioăng thích ứng với các điều kiện biến động, phù hợp với các ứng dụng khắt khe.

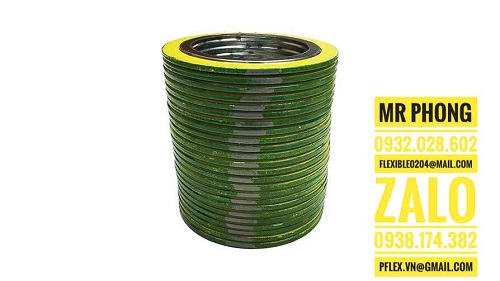

                                              Hình ảnh  : Gioăng chì 3 vành

Ứng dụng gioăng chì  :

• Gioăng xoắn ốc rất quan trọng trong các ngành công nghiệp
• Dầu khí
• Xử lý hóa chất
• Sản xuất điện
• Nhiều ngành công nghiệp nặng và ứng dụng khác cần chứa chất lỏng có áp suất cao, nhiệt độ cao và ăn mòn.


                                      Hình ảnh : Gioăng chì thép xoắn
