Khớp nối giãn nở inox 316L là gì ?
- Khớp nối giãn nở inox hay khớp nối giãn nở kim loại (metal expansion joint) là thiết bị linh hoạt được lắp trên các đường ống để hấp thụ sự giãn nở nhiệt, co ngót và rung lắc nhằm bảo vệ hệ thống không bị nứt vỡ. Chúng thường cấu tạo từ các lớp ruột gà bằng thép không gỉ (inox) có khả năng co giãn như lò xo để triệt tiêu các lực tác động khi nhiệt độ thay đổi.

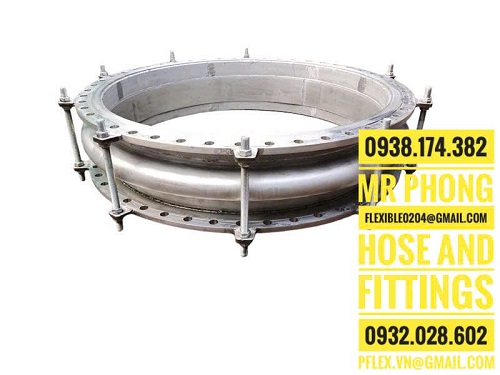

Hình ảnh : Khớp nối giãn nở inox 316L
Cấu tạo chính của khớp giãn nở inox :
- Bellows (Ruột gà / Ống rỗng co giãn): Thành phần cốt lõi tạo từ các nếp gấp gợn sóng xếp liên tiếp, cho phép khớp co giãn linh hoạt.
- Đầu kết nối: Mặt bích (Flange) để bắt bu-lông hoặc đầu ống để hàn trực tiếp vào đường ống.
- Thanh ti định vị (Tie Rods): Giúp kiểm soát biên độ co giãn và chịu lực đẩy của áp suất.
- Ống lót trong (Inner Sleeve): Bảo vệ ruột gà khỏi dòng chảy xiết hoặc các chất ăn mòn

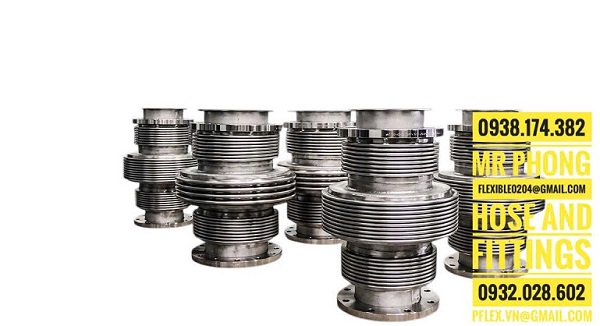

Hình ảnh : Khớp nối co giãn inox 316
Nguyên lý hoạt động Khớp giãn nở inox kim loại :
- Khớp nối hướng trục (Axial Expansion Joint): Loại cơ bản nhất, chuyên hấp thụ chuyển động co giãn dọc theo trục thẳng của đường ống.
- Khớp nối góc (Angular Expansion Joint): Cho phép bẻ góc hoặc uốn cong theo một mặt phẳng nhờ hệ thống bản lề.
- Khớp nối lệch tâm (Lateral Expansion Joint): Sử dụng hai bầu ruột gà để hấp thụ các chuyển động lệch vuông góc với trục ống.
- Khớp cân bằng áp suất (Pressure Balanced Joint): Thiết kế đặc biệt giúp triệt tiêu lực đẩy áp suất nội bộ, giảm tải cho các bệ đỡ cố định

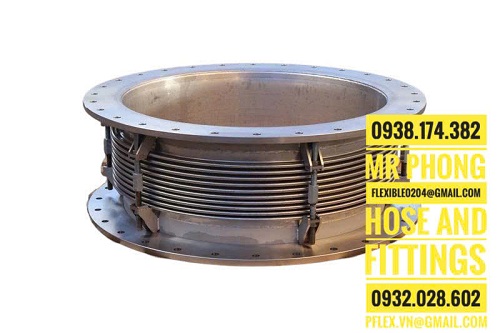

Hình ảnh : Khớp giãn nở inox mở rộng
Cách chọn khớp nối giãn nở inox cho đường ống :
Nếu bạn đang tìm kiếm các sản phẩm phục vụ công trình hay nhà máy, dưới đây là danh sách phân loại một số thông số kỹ thuật để các bạn tham khảo
- Axial Metal Expansion Joints: Phù hợp cho đường ống hơi nước nhiệt độ cao, hệ thống xả khí ga công nghiệp nhờ lớp ruột bằng inox SS321 bền bỉ
- SS304 Round Metal Expansion Joint Flange-Mounted Corrugated Bellows Compensator: Thiết kế nối bích tiện lợi, đạt tiêu chuẩn quốc tế ISO9001, chuyên dùng cho ngành dầu khí và xử lý nước
- China Munufacture Ss Corrugated Tube/Metal Expansion Joint 1/2"-12" Metal Bellows Compensator: Lựa chọn kinh tế với đầu nối ren hoặc hàn, dải kích thước rộng từ DN15 đến DN1200
- DN300 Large Tie-Rod Lateral Metal Bellows Expansion Joint Compensator: Dòng khớp nối kích cỡ lớn tích hợp thanh ti định vị chịu lực tốt dành cho nhà máy hóa chất
- Welded Stainless Steel Corrugated Bellows Expansion Joint: Kiểu nối hàn chắc chắn, chống rò rỉ tuyệt đối cho các hệ thống áp lực cao

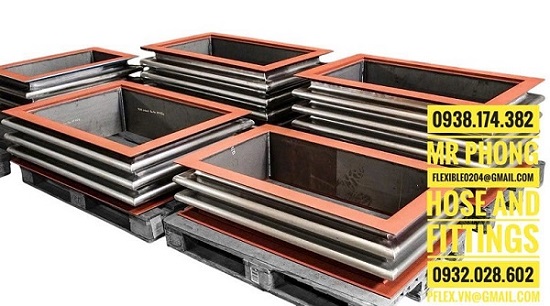

Hình ảnh : Khớp nối co giãn inox hình chữ nhật
