Khớp nối giãn nở kim loại

Khớp nối giãn nở kim loại là gì ?

Khớp nối giãn nở kim loại hay gọi  ống bù trừ giãn nỡ là bao gồm một hoặc một số ống thổi bằng thép nhiều lớp, nhiều lớp và các kết nối thích hợp như mặt bích, mối hàn hoặc các kết nối khác. Để tạo thành phần bên dưới, một vài lớp kim loại tấm liền kề được tạo hình thành các nếp gấp. Một tấm kim loại tấm thép không gỉ duy nhất là ví dụ dày từ 0,2 đến 0,5 mm. Thiết kế nhiều lớp bên dưới này đảm bảo tính linh hoạt cao hơn nhiều so với thiết kế một lớp với cùng độ dày và chiều cao tổng thể của các nếp gấp - chẳng hạn như trong trường hợp ống thép sóng. Do đó, ống thép gợn sóng không thể thay thế bộ bù - nó không thể chịu được sự biến dạng có thể so sánh được với cùng độ linh hoạt.


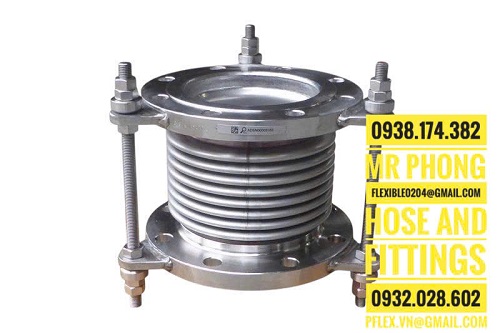

                                  Hình ảnh : Khớp giãn nở - Model : ES-100

Các bộ bù thép được chia theo kiểu dịch chuyển đường ống :

• Bộ bù dọc trục, nhằm mục đích hấp thụ chuyển vị dọc, song song với trục của đường ống và chuyển vị bên nhỏ. Chuyển động dọc trục cho phép liên quan trực tiếp đến số lần gấp nếp. Bộ bù rất đơn giản và nhỏ gọn với một bên dưới dạng sóng. Chiều dài lắp đặt nhỏ và dễ dàng lắp ráp là những ưu điểm khiến các bộ bù này rất phổ biến và là giải pháp rẻ tiền được sử dụng để bù cho sự dịch chuyển của đường ống, đặc biệt là do thay đổi nhiệt độ. Tuy nhiên, đường ống phải được bảo đảm bằng các giá đỡ và thanh dẫn đường ống để truyền ứng suất xảy ra trong bộ bù.

• Bộ bù đa năng, được thiết kế để bù cho sự dịch chuyển dọc trục và ngang của đường ống; hai ống thổi tôn được ngăn cách bằng một đoạn thẳng. Họ không có bất kỳ thanh giằng hoặc bản lề nào.

• Bộ bù bên, đơn hoặc kép, nhằm hấp thụ các chuyển động vuông góc với trục đường ống theo mọi hướng. Được trang bị bộ hạn chế giãn nở - thanh giằng được lắp vào các bộ phận kết nối hoặc thanh giằng bản lề.

• Bộ bù góc, nhằm bù lệch góc, được trang bị bản lề thẳng (cho phép quay theo góc trong một mặt phẳng - bộ bù góc có bản lề) hoặc được trang bị hỗ trợ Cardan - bộ bù gimbal (cho phép quay theo góc trong bất kỳ mặt phẳng nào).

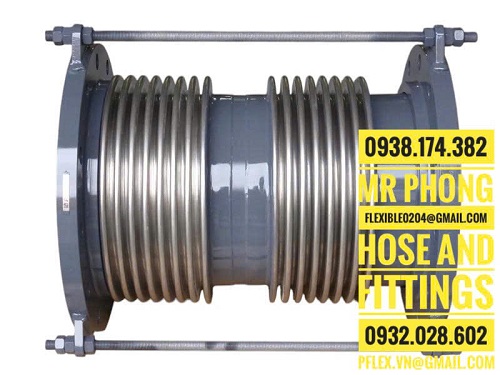

                                           Hình ảnh : Khớp co giãn basty

Nguyên liệu sản xuất khớp giãn nở inox :

• Bộ bù bằng thép có sẵn một ống bọc thép bên trong để dẫn dòng chất lỏng. Ống thổi và ống bọc bên trong được làm bằng các loại thép sau: 1.4541 (AISI 321), 1.4571 (AISI316Ti) và các loại thép khác. Mặt bích và các bộ phận kết nối được làm bằng thép cacbon, thép không gỉ, thép chịu axit và các vật liệu khác. Phạm vi nhiệt độ làm việc: từ -270 ° C đến 600 ° C. Áp suất làm việc: từ chân không hoàn toàn đến vài chục bar. Phạm vi đường kính danh nghĩa: từ DN40 đến DN6000.



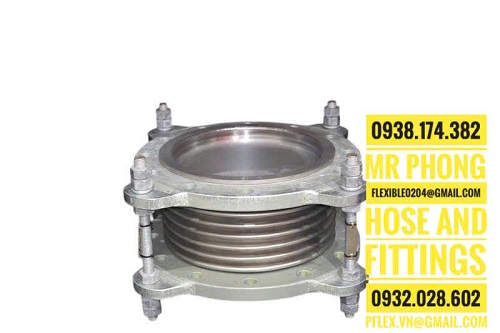

                                                Hình ảnh : Bù trừ giãn nở ES - 200

• Bộ bù giãn nở có hiệu quả hơn nhiều trong việc hấp thụ dịch chuyển so với đường ống hình chữ U được sử dụng trong một số trường hợp. Về cơ bản, chúng được thiết kế để lắp đặt vệ sinh, nơi vệ sinh đóng một vai trò quan trọng. Bộ bù SaniComp được chứng nhận bởi EHEDG - Tập đoàn Kỹ thuật Vệ sinh Châu Âu (Bộ bù SaniComp có thể được áp dụng trong các công trình tiện ích trên toàn Châu Âu). Nhiệt độ làm việc lên đến 200 ° C (80 ° C theo tiêu chuẩn).
