ống giãn nỡ kim loại

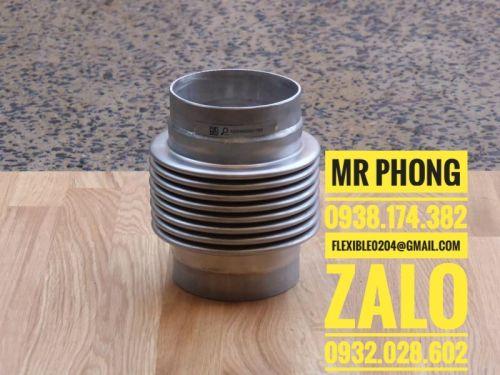

I - Đặc điểm cấu trúc : Ống giãn nở kim loại

Ống giãn nỡ kim loại áp suất bên trong hướng trục được cấu tạo bởi một ống thổi và hai đầu ống. Ống cuối hoặc được hàn trực tiếp vào ống, hoặc hàn với mặt bích và sau đó kết nối với mặt bích của ống. Nó chủ yếu được sử dụng để bù cho chuyển vị dọc trục. Việc bù cho chuyển vị ngang hoặc chuyển vị kết hợp theo phương trục và phương có khả năng bù cho dịch chuyển góc, nhưng nói chung nó không được sử dụng để bù cho dịch chuyển góc. Thanh giằng chủ yếu được sử dụng để hỗ trợ cứng trong quá trình vận chuyển hoặc được sử dụng để điều chỉnh biến dạng trước của sản phẩm. Nó không phải là một bộ phận chịu lực

II- Thông số kỹ thuật : khớp giãn nở nhiệt kim loại


● Chất liệu của ống thổi: SUS 304 (SUS 321 và SUS316L cũng có sẵn)● Đường kính danh nghĩa: DN32-DN1600● Áp suất làm việc: 0,1Mpa-2,5Mpa● Nhiệt độ làm việc: -80 ℃ / + 450 ℃● Kết nối: Kết nối mặt bích hoặc kết nối đầu ống● Chất liệu kết nối: Thép cacbon● Các lựa chọn khác: Ống bọc bên trong, thép carbon, SUS304 (SUS 321 và SUS316L cũng có sẵn)● Ghi chú: Nếu bạn có bất kỳ yêu cầu nào khác, vui lòng liên hệ với chúng tôi.

                                                                             Hỉnh ảnh : Khớp giãn nở bằng vải

Fitting Type	Bellows shape	Applicable Fluid	Steam / Water / Air / LPG/ ...	Connecting Part Type	JIS , DIN , ANSI
Wetted Materials	Stainless Steel (SUS304/316)	Connecting Part Material	SS400/SUS304/SUS316	Maximum Operating Pressure(MPa)	1 , 1.5 , 2 , 2.5 , ...
Normal Operating Pressure(MPa)	1.0,1.5,2, 2,5 , 3 ...
