Các loại đầu nối ống thủy lực

Các loại đầu nối ống thủy lực là gì ?

• Đầu nối ống thủy lực có rất nhiều loại, nhưng phổ biến nhất là loại ren, loại bích và loại tháo lắp nhanh. Các loại đầu nối ren, như NPT và JIC, mang lại kết nối chắc chắn. Đầu nối bích phù hợp cho các ứng dụng áp suất cao. Đầu nối nhanh cho phép kết nối và tháo lắp nhanh chóng. Các loại khác bao gồm loại uốn, loại đẩy để kết nối và loại tái sử dụng, mỗi loại có ứng dụng riêng.

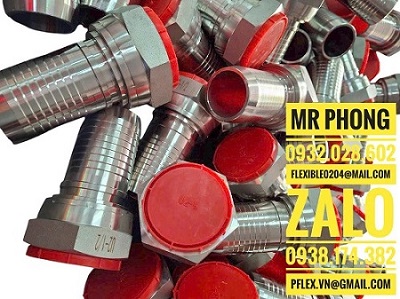

                               Hình ảnh : Đầu kết nối ống thủy lực

Phân tích các loại đầu nối thủy lực :

• Phụ kiện ren: NPT (National Pipe Tapered): Một tiêu chuẩn phổ biến với ren côn dùng để bịt kín, thường được sử dụng trong các hệ thống thủy lực.
• NPTF (National Pipe Tapered Fuel): Được thiết kế cho các kết nối chống rò rỉ trong các hệ thống thủy lực.
• JIC (Joint Industry Council): Có góc loe 37 độ để làm kín kim loại với kim loại, được biết đến với độ tin cậy cao.
• SAE: Một tiêu chuẩn khác với nhiều cấu hình khác nhau, bao gồm ren thẳng và phớt O-ring.

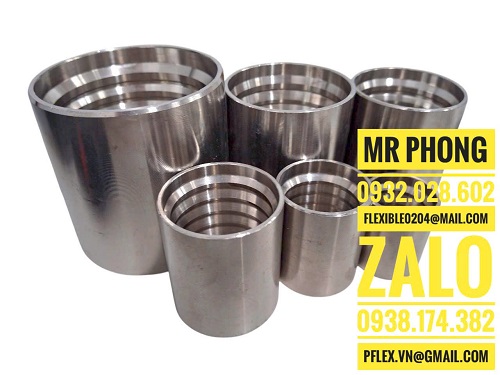

                                         Hình ảnh  : Vỏ inox 304 bấm ống thủy lực

Các loại đầu kết nối cho ống ty ô thủy lực :

• Phụ kiện mặt bích: O-Ring Face Seal (ORFS): Một kết nối mặt bích phổ biến sử dụng vòng chữ O để tạo ra một lớp đệm kín.
• Phụ kiện mặt bích với nhiều kiểu bu lông và kích cỡ khác nhau: Được sử dụng cho các ứng dụng áp suất cao, yêu cầu kết nối an toàn, không rò rỉ.
• Phụ kiện ngắt kết nối nhanh: Kiểu poppet: Có van poppet đóng mở khi kết nối và ngắt kết nối. Kiểu mặt phẳng: Được thiết kế để giảm thiểu rò rỉ chất lỏng khi ngắt kết nối. Kiểu đẩy để kết nối: Cho phép lắp ráp nhanh chóng và dễ dàng mà không cần dụng cụ.

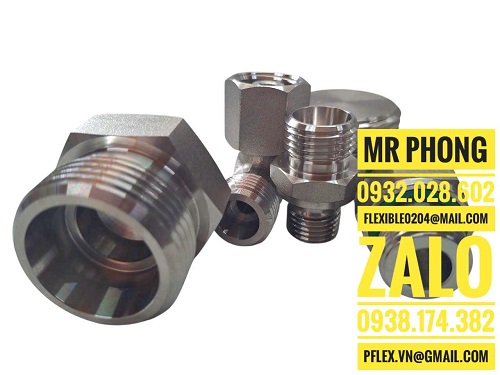

                                  Hình ảnh  : Đầu ren trong côn lõm inox bấm ống dầu thủy lực

Các loại đầu nối ống tuy ô thủy lực :

• Phụ kiện uốn: Được bịt kín vĩnh viễn vào ống bằng máy uốn, tạo ra kết nối chắc chắn và chống rò rỉ.
• Phụ kiện tái sử dụng: Có thể tháo rời và lắp lại vào ống, phù hợp cho các ứng dụng cần độ linh hoạt và bảo trì.
• Phụ kiện khóa đẩy: Có thể lắp đặt tại hiện trường, cho phép lắp ráp nhanh chóng mà không cần kẹp hoặc ống nối uốn.
• Ngạnh ống:Đầu có ngạnh được thiết kế để kẹp chặt bên trong ống, tạo ra kết nối chắc chắn.
• Phụ kiện nén: Sử dụng ống nối hoặc ống nối để nén ống vào phụ kiện, tạo ra mối nối kín.
• Phụ kiện khuỷu, chữ T và chữ thập: Được sử dụng để thay đổi hướng của đường ống thủy lực hoặc phân nhánh dòng chảy của chất lỏng.

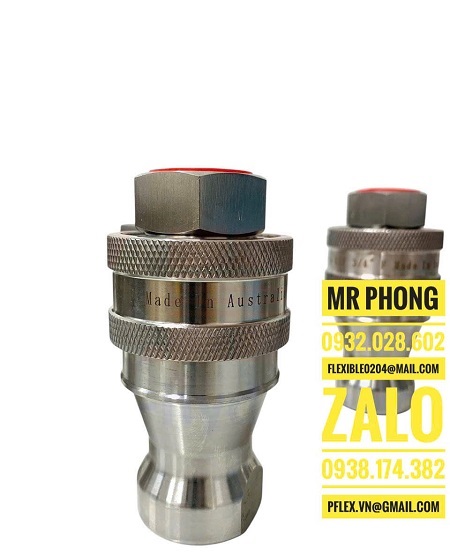

                                      Hình ảnh : Khớp nối nhanh thủy lực bằng inox
