Khớp nối nhanh chicago

Khớp nối nhanh chicago là gì ?

• Khớp nối nhanh chicago hay còn gọi khớp nối chicago là thiết bị được sản xuất từ gang dẻo | inox ... dùng để kết nối ống với ống , ống mềm với ren ngoài , ống mềm với ren trong thông qua 2 bộ ngàm vặn trái chiều nhau

• Khớp nối kiểu phổ quát, còn được gọi là "Khớp nối Chicago", được sử dụng phổ biến nhất trên các đường ống nối các công cụ khí nén với nguồn khí nén. Nhấn mạnh một khớp nối này sang khớp nối khác và vặn chặt kết nối. Các clip an toàn ngăn ngừa ngắt kết nối ngẫu nhiên trong quá trình sử dụng.

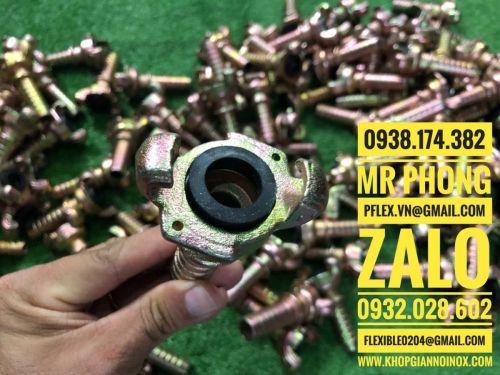

• Phụ kiện Chicago có một vòng đệm cao su được lắp vào cả hai phần của phụ kiện, cho phép phụ kiện cung cấp kết nối chống rò rỉ tích cực. Phụ kiện Chicago được thiết kế cho dịch vụ hàng không và nước.

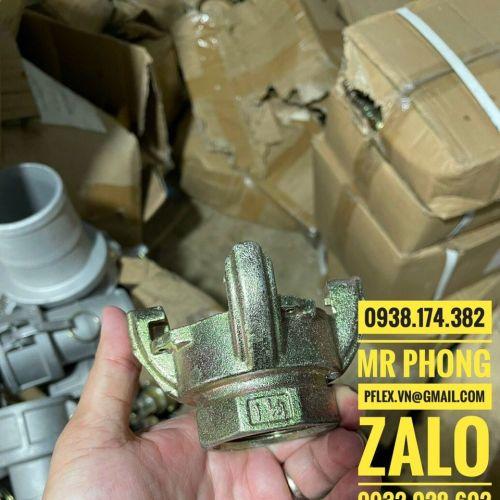

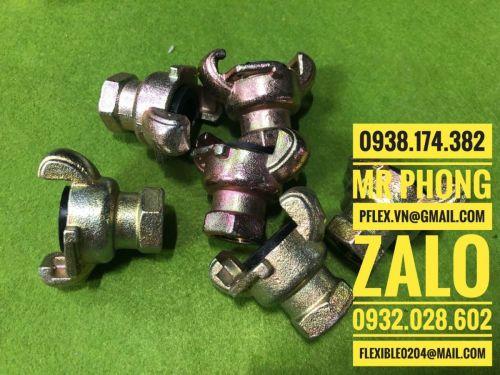

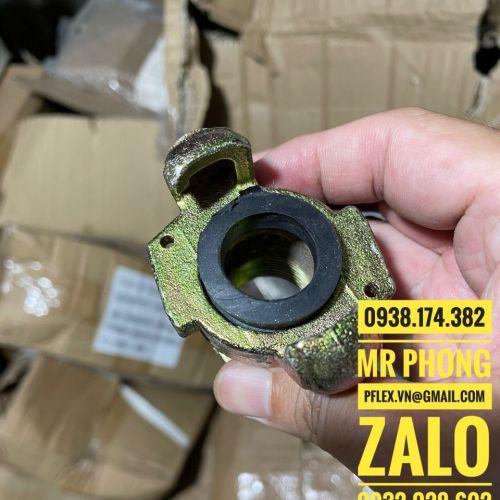

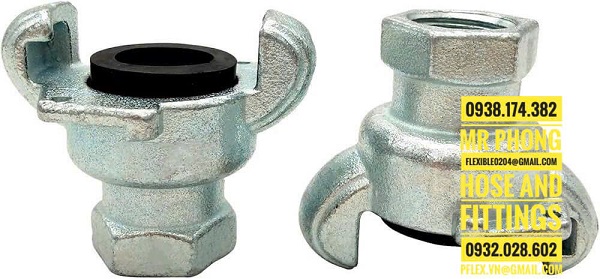

                                                                      Hình ảnh : Khớp nối nhanh chicago ren trong
Thông số kỹ thuật khớp nối nhanh chicago :

• Khớp nối Chicago được gọi là khớp nối ống khí hoặc khớp nối không khí Mỹ.

• Nó được sử dụng rộng rãi làm khớp nối kết nối cho ống khí nén công nghiệp và ống nước.

• Khớp nối Universal Hose, còn được gọi là khớp nối sê-ri “Chicago Couplings” hoặc “Air King”, có tính năng kết nối một phần tư vòng đơn giản.

• Các khớp nối này thường được lắp đặt trên cụm ống dẫn khí nối các dụng cụ khí nén với nguồn khí nén của chúng.

• Nhấn mạnh một khớp nối này sang khớp nối khác và vặn chặt kết nối.

• Các clip an toàn ngăn ngừa ngắt kết nối ngẫu nhiên trong quá trình sử dụng. Khớp nối vạn năng là một hệ thống kết nối nhanh tiện lợi để kết hợp các đường kính khác nhau của ống

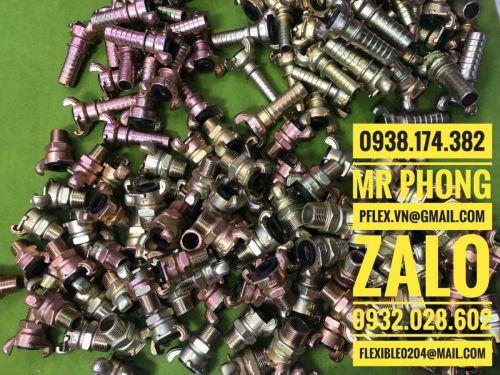

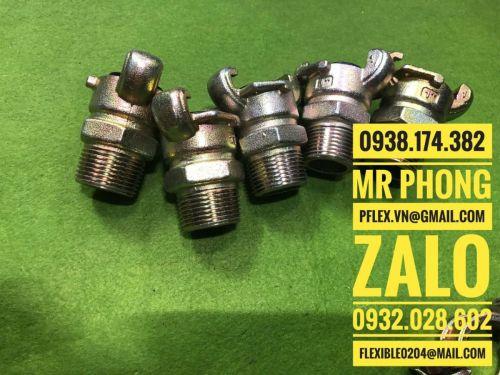

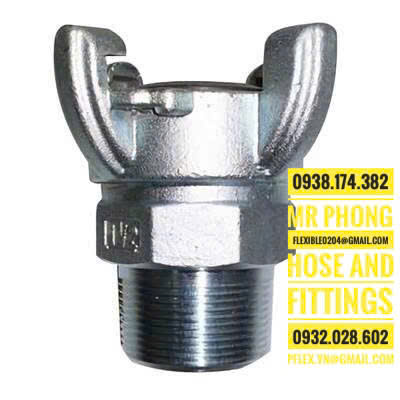

                                                        Hình ảnh : Khớp nối chicago ren ngoài

Cách sử dụng khớp nối nhanh chicago :

• Khớp nối ống kiểu móng vuốt quay một phần tư ban đầu, khớp nối ống Chicago kết nối ống và thiết bị một cách dễ dàng. Chỉ cần nhấn mạnh hai khớp nối với nhau và vặn. Không có người đứng đầu nam hay nữ để lo lắng về cấu hình đa tạp hoặc công trường. Một clip an toàn ngăn ngừa ngắt kết nối ngẫi nhiên

• Kết nối một ống có đường kính khác nhau mà không cần bộ điều hợp bổ sung, tất cả các khớp nối ống loại Chicago trao đổi với nhau qua 1 inch. Khớp nối 1 inch trở xuống có thiết kế 2 vấu hoán đổi cho nhau bất kể kích thước ống hoặc ren. Tất cả các khớp nối trên 1 inch đều có thiết kế 4 vấu cũng có thể hoán đổi giữa các kích thước 4 vấu khác.

• Thường được tìm thấy trên các công cụ khí nén và ống khí nén và ống dẫn khí.

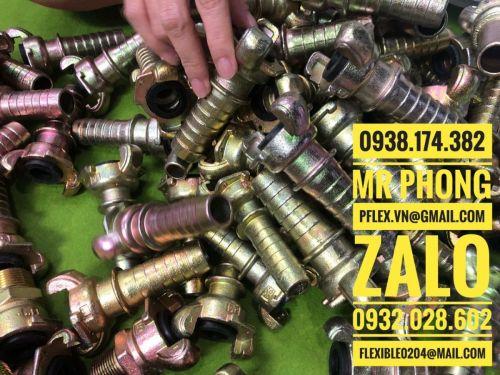

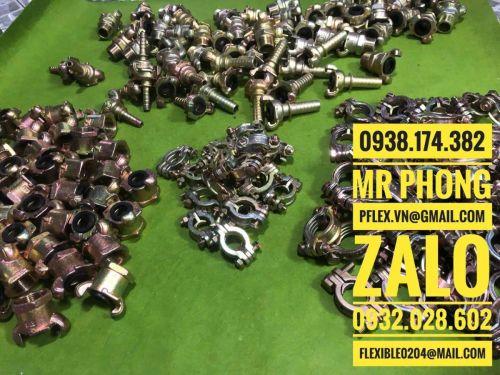

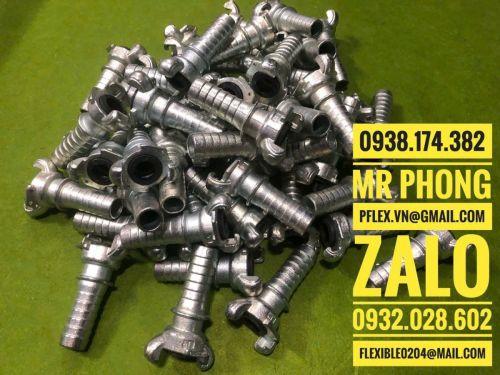

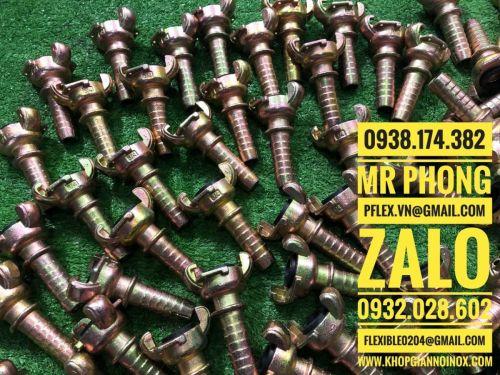

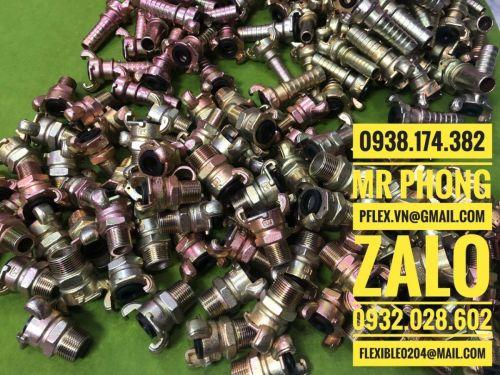

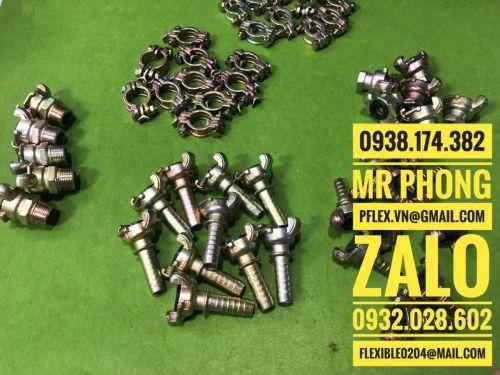

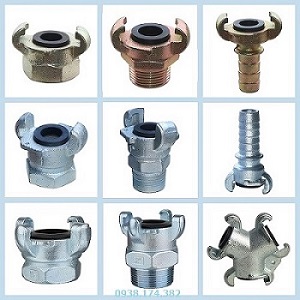

                                                      Hình ảnh : Tổng hợp các loại khớp nối chicago
Ứng dụng các loại khớp nối nhanh chicago :

• Khớp nối chicago được ứng dụng trong nghành thủy lực , khí nén ...
• Dầu khí , LPG ...
• Nhiệt điện  ..
• Xi măng ...
